La fabrication de matériaux de construction en grand volume repose sur la réduction des taux de rebut, la maximisation de la disponibilité continue et l"obtention d"une finition de surface impeccable dès la sortie de la chaîne. L’augmentation de la production de portes et fenêtres en PVC expose les limites des équipements. Les directeurs d"usine sont souvent confrontés à l"instabilité de la fusion, aux incohérences dimensionnelles à des vitesses élevées et aux changements d"outillage prolongés qui gênent la production. La sélection du bon équipement nécessite d’aller au-delà des exigences de base en matière de débit. Vous devez évaluer la géométrie de l"extrudeuse, le flux de processus coordonné, la précision de l"étalonnage et l"automatisation du contrôle. Ce guide fournit un cadre technique pour évaluer et spécifier une ligne de production. Nous expliquons comment répondre à des tolérances dimensionnelles strictes, aux exigences esthétiques et aux objectifs d"efficacité opérationnelle sans compter sur des essais et des erreurs dans l"usine.
La géométrie de l"extrudeuse dicte la stabilité : les extrudeuses à double vis parallèles offrent généralement une stabilité de fusion supérieure et peuvent augmenter le rendement jusqu"à 30 % pour le PVC rigide par rapport aux alternatives coniques, ce qui a un impact direct sur le rendement en volume élevé.
L"étalonnage est le goulot d"étranglement : la longueur et l"efficacité du vide de la table d"étalonnage déterminent la vitesse maximale de la ligne sans compromettre l"intégrité structurelle du profilé.
La flexibilité de l"outillage génère un retour sur investissement : une configuration hautement configurable réduit les temps d"arrêt lors du basculement entre les cadres de porte standard, les panneaux WPC (composite bois-plastique) et les profils complexes de portes et fenêtres en acier plastique.
La finition intégrée ajoute de la valeur : l"intégration d"un traitement de surface en ligne (stratification ou marquage à chaud) réduit les coûts de traitement secondaire et accélère la mise sur le marché.
Le support des fournisseurs atténue les risques : un partenariat avec un fabricant de machines d"extrusion de profilés établi qui propose des tests d"acceptation en usine (FAT) rigoureux est essentiel pour garantir un déploiement rapide et minimiser les risques d"adoption.

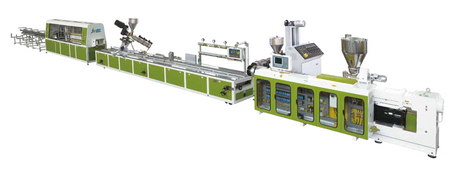

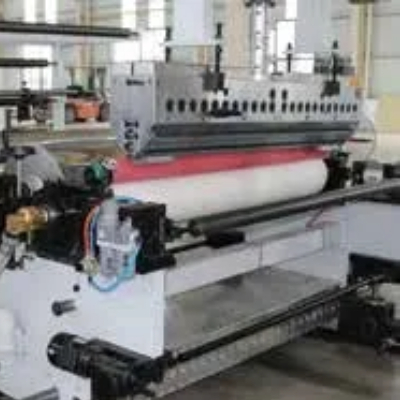

Une à grand volume machine d'extrusion de profilés de porte en PVC fonctionne comme un système synchronisé. Chaque composant, depuis l'alimentateur de matériaux jusqu'à la scie à découper, doit maintenir une coordination exacte. La sélection des composants dicte directement la vitesse de ligne maximale et la qualité du profil final.
Le moteur d"entraînement principal alimente le processus d"extrusion. Vous devez évaluer la capacité de couple et l’efficacité énergétique de ces moteurs. Les moteurs synchrones à aimant permanent (PMSM) offrent des avantages distincts par rapport aux moteurs AC standard. Ils fournissent un couple plus élevé à des régimes inférieurs et maintiennent une excellente efficacité énergétique dans diverses conditions de charge. La mise à niveau vers un variateur PMSM réduit la consommation électrique et minimise la génération de chaleur dans le boîtier du moteur. Cela se traduit par une réduction des dépenses opérationnelles à long terme.
Type de moteur | Efficacité énergétique | Couple à bas régime | Exigences d"entretien |
|---|---|---|---|
Moteur à courant alternatif standard | Modéré (75-85%) | Inférieur | Élevé (usure des balais et des roulements) |
PMSM (Aimant Permanent) | Élevé (90-95%) | Maximum | Faible (moins de pièces mobiles) |
La géométrie de l"extrudeuse détermine l"efficacité avec laquelle la machine fond et mélange la formulation de PVC. Les tirages continus à grand volume nécessitent des conceptions de vis spécifiques pour éviter la dégradation des matériaux.
Fonctionnalité | Extrudeuse conique à double vis | Extrudeuse parallèle à deux vis |
|---|---|---|
Capacité de sortie | Modéré (idéal pour les petites et moyennes séries) | Élevé (optimisé pour la production à grande échelle) |
Stabilité de fusion | Bon à basse vitesse | Supérieur à haute vitesse |
Taux de cisaillement | Cisaillement plus élevé, plastification plus rapide | Cisaillement inférieur, empêche la dégradation du PVC |
Objectif applicatif | Profilés standards, filières haute pression | Panneaux de porte à grand volume, profils larges |
Le rapport Longueur/Diamètre (L/D) influence fortement la qualité de la plastification. Les formulations de PVC rigide nécessitent un contrôle précis de la pression de fusion. Un rapport L/D optimal garantit que le matériau passe suffisamment de temps dans le fût pour fondre uniformément sans brûler. Le traitement de formulations à haute teneur en calcium ou WPC présente de graves risques d’abrasion. Vous devez spécifier des barillets bimétalliques et des vis spécialement traitées. Les revêtements en carbure de tungstène protègent les filets de vis d"une usure rapide, garantissant un rendement constant sur des milliers d"heures de fonctionnement.
La filière d'extrusion façonne le plastique fondu pour obtenir le profil final. La conception du canal d'écoulement à l'intérieur de la filière détermine la viabilité du produit. Des canaux mal conçus provoquent une stagnation du matériau, conduisant à des brûlures de PVC et à des profilés endommagés. La géométrie interne doit favoriser un écoulement fluide et équilibré sur toute la section transversale. Une machine à profilés en PVC personnalisée peut accueillir des matrices multi-empreintes complexes. Ces matrices vous permettent d'extruder simultanément des structures de panneaux de porte complexes et des cadres à plusieurs chambres. L'usinage de précision des lèvres de la filière garantit une épaisseur de paroi uniforme, ce qui évite la déformation pendant la phase de refroidissement.
Les tables d"étalonnage figent le profil fondu dans ses dimensions finales. La longueur de la table et l"efficacité des pompes à vide déterminent votre vitesse de ligne maximale. Les lignes à grand volume nécessitent généralement des tables d"étalonnage allant de 6 à 11 mètres. Les profilés de porte lourds nécessitent un temps de refroidissement prolongé pour empêcher la chaleur interne de ramollir les parois extérieures après la sortie de la table. Des pompes à vide de grande capacité tirent le profilé contre les blocs de dimensionnement pour maintenir des tolérances strictes. Les systèmes de refroidissement par eau en boucle fermée assurent une dissipation rapide de la chaleur. Ils font circuler l"eau réfrigérée à travers les blocs d"étalonnage, extrayant efficacement la chaleur tout en préservant les ressources en eau.
Les opérateurs doivent suivre des procédures strictes lors de la mise en place de la phase d’étalonnage :
Alignez parfaitement la sortie de la matrice avec le premier bloc de calibrage sec pour éviter la déchirure du profil.
Réglez la pression de vide initiale suffisamment élevée pour stabiliser les parois extérieures sans provoquer de traînée.
Ajustez les vannes de débit d’eau pour éviter une trempe rapide, qui induit des contraintes internes.
Surveillez les dimensions du profil en continu pendant les 10 premières minutes de démarrage pour tenir compte de la dilatation thermique.
L"unité de transport tire le profil à travers la table d"étalonnage. Les unités de transport Caterpillar fournissent une force de traction constante. Ils utilisent des patins en caoutchouc non marquants pour adhérer solidement au profilé sans provoquer de déformation. La vitesse de tirage doit être parfaitement synchronisée avec la sortie de l"extrudeuse. Les unités de coupe de précision suivent le transport. Vous avez le choix entre des scies planétaires pour les grands profilés à parois épaisses ou des guillotines pour les sections plus petites. Les scies doivent être dotées de systèmes d"extraction de poussière robustes pour maintenir un environnement de travail propre. Le suivi synchronisé par PLC garantit que la coupeuse correspond à la vitesse de la ligne, fournissant des longueurs de coupe exactes sans ralentir la production.
L"intégration des traitements de surface en aval élimine le besoin de traitement hors ligne. Vous pouvez ajouter des unités de marquage à chaud, de laminage ou d"impression en ligne directement après le transport. Ces unités appliquent des feuilles de grain de bois ou des finitions esthétiques personnalisées pendant que le profil est encore en mouvement. Le laminage en ligne repose sur un contrôle précis de la tension et une application de chaleur ciblée pour lier la feuille au substrat PVC. Cette intégration réduit les coûts de traitement secondaire, minimise la manutention des matériaux et accélère votre mise sur le marché.
La capacité de production s’étend au-delà des chiffres indiqués sur une fiche technique. Vous devez évaluer la façon dont l"équipement gère les conditions de fabrication réelles, les variations de matériaux et le fonctionnement continu à grande vitesse.
Les fabricants annoncent souvent leur production maximale théorique en kilogrammes par heure. Vous devez différencier ce chiffre théorique du rendement réellement utilisable. L"extrusion à grande vitesse génère des déchets lors du démarrage, de l"arrêt et des fluctuations de vitesse. Évaluez les affirmations du fabricant concernant l’augmentation de la production par rapport aux réalités de votre atelier de production. Une machine qui produit 500 kg/h mais génère 15 % de déchets donne moins de produit utilisable qu"une machine stable fonctionnant à 450 kg/h avec seulement 2 % de déchets. Concentrez-vous sur les équipements qui atteignent rapidement un fonctionnement stable et maintiennent des tolérances strictes lors de changements mineurs de tension ou de température.
La production en grand volume nécessite souvent l’utilisation de plusieurs formulations de matériaux. Évaluer la capacité de la machine à traiter divers mélanges secs. Les formulations dictent fortement la configuration de la machine. Un mélange de PVC rigide standard peut utiliser 10 à 15 phr (parties pour cent de résine) de carbonate de calcium. Les formulations riches en charges poussent ce chiffre à 40 pce ou plus, modifiant radicalement la rhéologie de la matière fondue. L"extrudeuse doit générer suffisamment de cisaillement pour faire fondre le PVC sans brûler les stabilisants. Les modificateurs d"impact comme le CPE (polyéthylène chloré) nécessitent un contrôle précis de la température pour se disperser uniformément. Si la température de fusion descend trop bas, les modificateurs d’impact ne s’activent pas, ce qui entraîne des cadres de porte cassants qui se fissurent lors de l’installation.
Les capacités de coextrusion sont obligatoires pour la production de profilés de portes et fenêtres en acier plastique . Ces configurations utilisent plusieurs extrudeuses alimentant une seule matrice. Ils vous permettent d'extruder une couche extérieure en ASA ou PMMA résistante aux intempéries sur une âme en PVC hautement chargée, ou d'intégrer des renforts en acier directement dans la structure du profilé.
Pousser une extrudeuse à sa vitesse maximale déstabilise souvent la matière fondue. Vous devez maintenir une température et une pression de fusion constantes pour éviter les défauts de surface. Les exigences techniques pour la stabilité à grande vitesse incluent des géométries de vis avancées, des zones de chauffage de barillet précises et des transducteurs de pression de fusion réactifs. Ces composants travaillent ensemble pour fournir une masse fondue homogène à la filière, garantissant une surface lisse et sans défaut, même à des vitesses de ligne maximales.
Lorsque des défauts surviennent, les opérateurs doivent immédiatement en diagnostiquer la cause profonde :
Surface en peau de requin : indique une fracture par fusion. Réduisez la vitesse de transport ou augmentez la température des lèvres de la filière de 2 à 5 degrés Celsius.
Jaunissement ou décoloration : indique une dégradation du matériau. Vérifiez les ventilateurs de refroidissement du baril et vérifiez le dosage du stabilisant dans le mélange sec.
Augmentation dimensionnelle : causée par une alimentation incohérente ou une usure des vis. Inspectez l’unité de dosage et surveillez l’ampérage du moteur principal pour déceler les fluctuations.
Le choix d'une extrudeuse de profilés pour portes et fenêtres nécessite d'analyser l'efficacité opérationnelle, les capacités d'automatisation et les demandes de maintenance. Ces facteurs dictent la viabilité à long terme de votre ligne de production.
La consommation d"énergie influence fortement les marges de production. Analysez la consommation d"énergie spécifique de la machine, mesurée en kilowattheures par kilogramme de matière traitée (kWh/kg). Évaluer l’efficacité des systèmes de chauffage et de refroidissement des barils. Les bandes chauffantes en céramique avec couvercles isolés réduisent les pertes de chaleur. Les entraînements à fréquence variable sur les pompes à vide réduisent la consommation d"énergie lorsque la pleine capacité de vide n"est pas requise. Les systèmes d"eau efficaces en boucle fermée réduisent à la fois la consommation d"eau et l"énergie nécessaire au refroidissement.
L"extrusion moderne repose sur une automatisation avancée. Les systèmes PLC avancés gèrent toute la ligne. Ils assurent la gestion des recettes, permettant aux opérateurs de charger instantanément des profils de température et des réglages de vitesse spécifiques pour différents produits. Le contrôle automatisé de la température utilise des algorithmes PID pour éviter la surchauffe dans les zones du canon. Les diagnostics de pannes en temps réel identifient immédiatement les problèmes, réduisant ainsi le temps de dépannage. Le flux de processus synchronisé garantit que les vitesses de fusion, de formage et de transport restent parfaitement coordonnées. Cela évite les problèmes de tension de ligne qui provoquent un étirement ou un blocage du profil. L"intégration de systèmes de mesure dimensionnelle en ligne, tels que des scanners laser ou optiques, automatise l"assurance qualité en alertant les opérateurs dès qu"un profil sort des tolérances.
L’exécution de plusieurs SKU sur une seule ligne d’extrusion de cadres de porte en PVC nécessite des changements d’outillage fréquents. Évaluer la disponibilité des systèmes de matrices à changement rapide. Ces systèmes utilisent des plaques de montage standardisées et des pinces à dégagement rapide pour réduire le temps de changement physique. Les configurations d'étalonnage modulaires permettent aux opérateurs d'échanger rapidement les blocs de dimensionnement. Calculez l’impact financier des délais de changement. Réduire un changement d'outillage de quatre heures à deux heures ajoute effectivement des centaines de kilogrammes de capacité de production à votre planning hebdomadaire.
Le déploiement d"une nouvelle ligne d"extrusion implique d"importants défis logistiques et opérationnels. La préparation de vos installations et de votre personnel minimise les risques d’adoption et accélère le chemin vers une production complète.
Les lignes d"extrusion à grand volume nécessitent un espace physique important. Une ligne à double vis standard 65/132 nécessite une empreinte minimale de 30 mètres sur 4 mètres. La fondation doit supporter des charges statiques supérieures à 8 000 kilogrammes au niveau de la base de l"extrudeuse. Les extrudeuses lourdes à double vis nécessitent des sols en béton armé pour empêcher le transfert de vibrations. Les tranchées pour les conduites d"eau et d"électricité protègent l"usine des risques de trébuchement. Les systèmes d"eau glacée doivent fournir de l"eau à une température de 10 à 15 degrés Celsius avec un débit d"au moins 15 mètres cubes par heure. Les conduites d"air comprimé nécessitent une pression constante de 0,6 à 0,8 MPa pour faire fonctionner de manière fiable les scies pneumatiques et les tables d"empilage. Assurez-vous que votre installation dispose de l’infrastructure électrique haute tension nécessaire pour prendre en charge la charge totale connectée de la machine.
Les lignes d"extrusion de haute technologie nécessitent des opérateurs qualifiés. Abordez la réalité selon laquelle les systèmes automatisés introduisent une courbe d’apprentissage. Les opérateurs doivent comprendre les nouveaux écrans IHM, les systèmes de gestion de recettes et les protocoles de dépannage complexes. La transition de machines manuelles vers des lignes entièrement automatisées révèle des lacunes en matière de compétences. Investissez dans des programmes de formation complets. Les opérateurs doivent savoir comment interpréter les alarmes de pression de fusion, ajuster les paramètres de vide pour corriger la déformation du profil et effectuer des changements d"outillage en toute sécurité.
Les routines de maintenance quotidiennes évitent les pannes catastrophiques. Les opérateurs doivent exécuter les vérifications suivantes avant de commencer un quart de travail :
Inspectez les filtres de la pompe à vide et éliminez toute accumulation de poussière de PVC.
Vérifiez le débit d"eau à travers tous les blocs d"étalonnage pour éviter un fonctionnement à sec.
Vérifiez le niveau d’huile de la boîte de vitesses et surveillez les signatures de vibrations inhabituelles.
Calibrez la pression de la chenille de transport pour éviter d"écraser les profilés à parois minces.
Les pannes d"équipement interrompent la production. Identifiez les risques des composants propriétaires. Les machines construites avec des composants électroniques ou des boîtes de vitesses personnalisés provenant d"une seule source vous exposent à des temps d"arrêt prolongés si le fabricant rencontre des problèmes de chaîne d"approvisionnement. Insistez sur l’importance des machines construites avec des pièces standardisées d’origine mondiale. Les roulements, contacteurs, VFD et modules PLC standardisés garantissent l"alignement avec les normes de fabrication internationales. Vous pouvez vous procurer ces pièces localement, évitant ainsi des semaines de temps d"arrêt en attendant les expéditions à l"étranger.
Votre relation avec le fournisseur d’équipement s’étend bien au-delà de l’achat initial. Vérifier le fabricant garantit que vous recevez un équipement fiable et une assistance technique compétente.
Vérifiez l'expertise spécifique d'un fabricant dans les applications de PVC rigide, de WPC et de profilés de porte. Les constructeurs généraux de machines pour le plastique manquent souvent de la compréhension nuancée requise pour l’extrusion de profilés complexes. Un fabricant dédié de machines d’extrusion de profilés comprend le comportement rhéologique spécifique du PVC hautement chargé. Ils savent comment concevoir des matrices qui équilibrent le flux pour les cadres de fenêtres à plusieurs chambres et les panneaux de portes lourds. Demandez des études de cas ou des sites de référence démontrant leur succès dans la production de matériaux de construction en grand volume.
N'acceptez jamais une machine sans un test d'acceptation en usine rigoureux. Définir des critères non négociables pour un FAT réussi. Le fabricant doit faire fonctionner la machine d’extrusion de profilés PVC en utilisant votre formulation de matériau spécifique et votre outillage exact. Ils doivent atteindre les vitesses de production garanties et maintenir les tolérances dimensionnelles pendant une période continue, généralement de 4 à 8 heures. Cela prouve la capacité de la machine avant qu'elle ne quitte ses installations. Il vous permet d'identifier et de résoudre les bugs logiciels, les problèmes de chauffage ou les déséquilibres de matrice avant expédition.
Évaluez l’infrastructure de support post-installation du fournisseur. Passez en revue leurs accords de niveau de service (SLA) concernant les temps de réponse aux problèmes techniques. Les capacités de diagnostic à distance permettent aux ingénieurs du fabricant de se connecter à votre automate en toute sécurité et de dépanner instantanément les logiciels ou les défauts des capteurs. Assurer la disponibilité de techniciens de service sur le terrain localisés. En cas de panne mécanique, vous avez besoin d"un technicien sur place rapidement pour minimiser les pertes de production.
Initiez des consultations techniques avec des fournisseurs présélectionnés pour discuter de vos dessins de profils spécifiques et des formulations de matériaux.
Demandez des données détaillées sur la consommation d"énergie (kWh/kg) à partir des cycles de production réels pour calculer les dépenses de services publics à long terme.
Rédigez des exigences FAT rigoureuses qui imposent d’exécuter votre mélange sec exact aux vitesses cibles avant d’approuver l’expédition.
Évaluez l"infrastructure d"eau de refroidissement et d"électricité de votre installation pour vous assurer qu"elle peut prendre en charge la nouvelle ligne d"extrusion.
R : La capacité de production varie généralement de 300 kg/h à plus de 800 kg/h. Le rendement exact dépend fortement du poids du profil, de la formulation spécifique du matériau et de la taille de l"extrudeuse double vis. Les panneaux de porte plus lourds permettent un débit plus élevé que les cadres de fenêtres à parois minces.
R : Les extrudeuses à double vis parallèles offrent un cisaillement plus faible et des temps de séjour plus longs. Cela les rend idéaux pour les tirages à grand volume et à grande vitesse avec une plastification stable. Les extrudeuses coniques génèrent rapidement un cisaillement et une pression plus élevés, ce qui convient aux tirages à faible rendement et aux profils plus petits et très complexes.
R : La production de cadres de porte en grand volume nécessite généralement des tables d"étalonnage d"une longueur comprise entre 6 et 11 mètres. Les profils à parois épaisses retiennent une chaleur interne importante. Ils nécessitent un dimensionnement sous vide prolongé et un refroidissement à l"eau pour garantir la stabilité dimensionnelle et éviter la déformation post-extrusion.
R : Oui, une seule machine peut produire à la fois en changeant la matrice d"extrusion et l"outillage d"étalonnage. Vous devez vous assurer que la capacité de sortie de l"extrudeuse et les dimensions de préhension de l"unité de transport sont dimensionnées de manière appropriée pour gérer à la fois les grands panneaux de porte et les petits cadres de fenêtres.
R : Oui, les unités de laminage en ligne et de marquage à chaud peuvent être installées directement en aval du transport. Cela nécessite un espace au sol supplémentaire, généralement de 2 à 4 mètres. Il élimine le besoin de traitement secondaire hors ligne, réduisant ainsi considérablement les coûts de main-d"œuvre et de manutention.
R : La prévention des défauts de surface nécessite un contrôle précis de la température dans toutes les zones du canon, un canal d"écoulement de filière poli et des vitesses de transport coordonnées. Le maintien d’une pression de fusion constante et l’utilisation d’un étalonnage sous vide à haute efficacité empêchent également la peau de requin et les poussées dimensionnelles à grande vitesse.
R : Une ligne complète nécessite généralement une charge totale connectée comprise entre 150 kW et 400 kW, en fonction de la taille de l"extrudeuse et de l"équipement en aval. La consommation d"énergie opérationnelle représente généralement 60 à 70 % de la charge connectée pendant la production en régime permanent.
