L’acquisition d’équipements d’extrusion représente une dépense en capital à enjeux élevés. Les désalignements techniques au cours de ce processus entraînent des pertes croissantes. Vous êtes confronté à un gaspillage de matériaux, à des temps d"arrêt excessifs et à des pièces rejetées. Le traitement de polymères sensibles à la température comme le PVC présente des défis inhérents. Vous devez équilibrer les exigences de débit élevé avec des tolérances dimensionnelles strictes. Les exigences en matière de finition de surface exigent également un contrôle précis. Le PVC se dégrade rapidement sous l’effet d’une chaleur ou d’un cisaillement excessif. Cela rend le choix de l’équipement essentiel pour la stabilité de la production à long terme.
L’atténuation de ces risques de production nécessite une évaluation technique rigoureuse. Vous devez analyser la ligne d'extrusion composant par composant. Les spécifications de sortie de base ne disent pas tout. Vous devez évaluer les systèmes de manutention et de contrôle thermique en amont. Les capacités d’étalonnage et d’intégration en aval sont tout aussi importantes. Une bien conçue machine d'extrusion de profilés PVC répond directement à ces variables. Il fournit l’infrastructure mécanique et numérique nécessaire au maintien d’une production stable.
L"architecture des vis dicte la compatibilité des matériaux : le traitement des mélanges secs de PVC nécessite des configurations spécifiques à double vis pour gérer la sensibilité au cisaillement et empêcher la dégradation du matériau.
L"équipement en aval est essentiel à la mission : l"extrudeuse ne fait que fondre et pousser le plastique ; la stabilité dimensionnelle finale repose entièrement sur la précision des systèmes d’étalonnage du vide et de refroidissement.
Les contrôles en boucle fermée empêchent la dérive : les systèmes PLC avancés avec régulation de vitesse synchronisée et contrôles de température multizones ne sont pas négociables pour minimiser les taux de rebut.
La vérification des fournisseurs s"étend au-delà de la vente : un fabricant de machines d"extrusion de profilés fiable doit fournir des tests d"acceptation en usine (FAT) vérifiables, une solide formation des opérateurs et des pièces de rechange accessibles.
Les exigences du produit final dictent les spécifications de votre machine. Vous ne pouvez pas forcer une extrudeuse générique à produire des profils architecturaux à haute tolérance. Les propriétés physiques de votre produit final déterminent les caractéristiques mécaniques nécessaires. Vous devez définir ces paramètres avant d"évaluer l"équipement. Le fait de ne pas aligner les capacités des machines sur les exigences du produit garantit des goulots d"étranglement dans la production et des taux de rebut inacceptables.
Les profils structurels nécessitent le strict respect des tolérances dimensionnelles. Les limites d’écart acceptables se situent souvent dans une plage de +/- 0,1 millimètres. Les vibrations des machines ont un impact direct sur ces mesures. Une pression de fusion incohérente provoque des variations d’épaisseur de paroi. Un châssis de machine rigide absorbe les vibrations opérationnelles. Les boîtes de vitesses de haute qualité maintiennent une rotation constante des vis. Ces éléments évitent les traces de broutage et assurent une répartition uniforme du matériau. Une épaisseur de paroi constante évite les défaillances structurelles lors de l"application finale.
La finition de surface dépend fortement de l’homogénéité de la masse fondue. La conception de la matrice joue également un rôle majeur. Un polymère fondu bien mélangé produit une surface lisse et brillante. Un mauvais mélange entraîne des taches ternes et des lignes d"écoulement. Les propriétés mécaniques telles que la résistance aux chocs dépendent d"une fusion appropriée. L"extrudeuse doit appliquer la quantité correcte d"énergie de cisaillement. Un cisaillement trop faible laisse des particules non fondues. Un cisaillement trop important dégrade les chaînes polymères. Les deux scénarios compromettent la résistance aux chocs du profilé PVC.
Différentes formulations de PVC nécessitent des configurations de machines distinctes. Le traitement de l"UPVC rigide nécessite des boîtes de vitesses à couple élevé et un refroidissement intensif du fût pour éviter les brûlures. Le PVC flexible repose sur un contrôle spécialisé de la tension de transport pour éviter l"étirement. Les formulations hautement chargées présentent des défis uniques. Une teneur élevée en carbonate de calcium augmente l"usure abrasive. Cela nécessite une métallurgie spécialisée pour les vis et les barillets. Vous devez adapter la conception de la machine à votre composé spécifique.
La préparation du matériau détermine la stabilité de l"extrusion. Le polymère doit être uniforme avant d"entrer dans l"extrudeuse. Une densité apparente incohérente provoque une poussée. Le déferlement entraîne des variations dimensionnelles du profil final. L’équipement en amont gère le mélange, le dosage et l’alimentation. Ces systèmes constituent la première ligne de défense contre les défauts de qualité. Vous ne pouvez pas remédier en aval à une mauvaise préparation des matériaux.
La résine PVC nécessite un chauffage par friction à grande vitesse. Ce processus ouvre les particules de PVC, leur permettant d"absorber les additifs, les plastifiants et les stabilisants. Le mélangeur chaud y parvient grâce à un cisaillement mécanique intense. Un refroidissement ultérieur par eau est obligatoire. Le mélangeur froid abaisse rapidement la température pour éviter une fusion et une agglomération prématurées. Le résultat est un mélange sec uniforme et fluide qui alimente de manière constante la trémie de l’extrudeuse.
Chargez la résine PVC et les stabilisants dans le mélangeur chaud.
Appliquez une friction à grande vitesse jusqu"à ce que le lot atteigne 120°C à 130°C.
Versez le composé chaud dans le mélangeur réfrigérant.
Faites circuler de l’eau réfrigérée à travers la chemise du mélangeur de refroidissement jusqu’à ce que le lot descende en dessous de 40°C.
Décharger le mélange sec stabilisé dans un silo de stockage pour le repos.
Les systèmes d"alimentation automatisés empêchent le pontage des matériaux. Les alimentateurs à perte de poids mesurent la masse exacte de matériau entrant dans la machine. Ils ajustent la vitesse de la vis sans fin en temps réel. Cela garantit une densité apparente constante du composé. Une alimentation régulière maintient une pression de fusion constante à l"intérieur du baril. Les doseurs volumétriques ne peuvent pas tenir compte des variations de densité. Les systèmes gravimétriques offrent la précision requise pour l’extrusion de profilés à tolérance serrée.
Les principaux composants mécaniques pilotent le processus d’extrusion. L"extrudeuse fond, mélange et pompe le polymère. L"architecture de ces composants détermine l"efficacité du traitement. Vous devez évaluer la conception des vis, la métallurgie et les systèmes d"entraînement. Ces éléments définissent la durée de vie opérationnelle de l"équipement. Ils dictent également le débit maximum réalisable sans compromettre la qualité.
Les vis jumelles coniques créent rapidement une haute pression. Ils présentent une longueur de canon plus courte. Cela les rend adaptés aux grands profilés et tuyaux. Ils gèrent efficacement les demandes à haut rendement. Cependant, une extrudeuse de profilés à double vis parallèle offre différents avantages. Les vis parallèles offrent d'excellentes capacités de ventilation. Ils offrent un cisaillement doux et constant le long d’un canon plus long. Cela les rend idéaux pour les profils de fenêtres à haut rendement. Les extrudeuses monovis ne conviennent généralement pas à la poudre de PVC. Ils manquent de déplacement positif et génèrent des frictions excessives.
Fonctionnalité | Vis jumelée conique | Double vis parallèle |
|---|---|---|
Longueur du canon (rapport L/D) | Plus court (généralement 22:1 à 24:1) | Plus long (généralement 28:1 à 32:1) |
Génération de pression de fusion | Haut et rapide | Progressive et cohérente |
Profil de cisaillement | Agressif, bon pour les murs lourds | Doux, idéal pour les formulations sensibles |
Efficacité de la ventilation | Modéré | Excellent, élimine efficacement l"humidité |
Le traitement du PVC libère du chlore gazeux corrosif. Les charges abrasives comme le carbonate de calcium provoquent une usure importante. Les composants en acier standard se dégradent rapidement dans ces conditions. Vous devez spécifier des revêtements bimétalliques ou de l"acier nitruré. Les alliages de carbure de tungstène offrent une excellente résistance à l"usure. Ces métallurgies avancées prolongent la durée de vie de l’unité de plastification. Ils maintiennent le jeu critique entre les vols de vis et la paroi du canon. Ce jeu est vital pour l’efficacité du pompage.
Les matrices à profil complexe génèrent une contre-pression importante. Le système d'entraînement doit surmonter cette résistance. Vous avez besoin de boîtes de vitesses à couple élevé et à bas régime. Les butées intégrées absorbent la charge axiale des vis. Une butée défectueuse détruira la boîte de vitesses. Les moteurs à courant alternatif avec variateurs de fréquence (VFD) offrent un contrôle précis de la vitesse. Un système d'entraînement robuste garantit le bon fonctionnement de l' extrudeuse de profilés PVC sous de lourdes charges.
L"outillage façonne le polymère fondu avant l"étalonnage. La conception des matrices nécessite une ingénierie complexe. Les canaux d"écoulement internes doivent répartir la matière fondue uniformément. Un écoulement inégal provoque des déformations et des contraintes internes. La filière doit équilibrer la vitesse du polymère sur toute la section transversale du profil. Une mauvaise conception des matrices entraîne des problèmes de traitement continus en aval.
La géométrie de la filière doit tenir compte du comportement d"écoulement du PVC. Les polymères fondus présentent des propriétés viscoélastiques. Ils gonflent à la sortie des lèvres de la filière. Ce phénomène est connu sous le nom de gonflement. Les ingénieurs en outillage doivent calculer cette expansion. Ils ont découpé la matrice légèrement plus petite que la forme finale souhaitée. La géométrie exacte dépend de la formulation spécifique du PVC. Les changements dans le composé nécessitent des ajustements du dé.
Les matrices multi-empreintes offrent un débit plus élevé. Ils produisent simultanément deux ou plusieurs profils. Cela maximise le rendement d’une grande extrudeuse. Cependant, ils compliquent le contrôle des processus. Équilibrer le flux entre plusieurs cavités est difficile. Les matrices à cavité unique facilitent le contrôle du processus. Ils sont idéaux pour les profils complexes à parois épaisses. Vous devez mettre en balance le volume de production et la complexité opérationnelle.
La co-extrusion ajoute une couche secondaire au profil. Cela implique souvent l’application d’une couche résistante aux intempéries en ASA ou en PMMA. Cette couche protège une âme en PVC recyclé. Le processus nécessite une extrudeuse secondaire. Les filières doivent fusionner les deux flux de matière fondue en douceur. Les températures et viscosités des deux polymères doivent être compatibles. La coextrusion réduit les coûts des matériaux tout en améliorant les performances extérieures.
Les composants en aval dictent directement la qualité du produit. L'extrudeuse ne fait que pousser le plastique fondu. Le système de calibrage fige les dimensions. Une de haute qualité ligne d'extrusion de profilés personnalisés repose en grande partie sur la précision en aval. Un refroidissement inadéquat ou un tirage irrégulier ruinera une matière fondue parfaitement extrudée. Vous devez évaluer ces unités avec la même rigueur que l'extrudeur.
Les tables d"étalonnage utilisent le vide pour maintenir la forme du profil. L"étalonnage à sec utilise des blocs à vide. L"étalonnage humide plonge le profil dans l"eau. Des pompes à vide et à eau indépendantes sont essentielles. Ils empêchent les fluctuations de pression. Les manchons de dimensionnement figent les dimensions extérieures du profilé. Le vide tire le polymère mou contre les manchons métalliques refroidis. Ce processus nécessite un contrôle précis pour éviter les marques de traînée en surface.
Les réservoirs de refroidissement éliminent la chaleur résiduelle. Un débit d’eau turbulent est nécessaire. Il brise la couche limite thermique autour du profil. Cela élimine la chaleur plus rapidement que le flux laminaire. Les zones à température contrôlée évitent les chocs thermiques. Une longueur de réservoir adéquate garantit un refroidissement complet du cœur du profilé. Un refroidissement insuffisant provoque un retrait post-extrusion. Le profil se déformera après avoir quitté la machine.
L"unité de transport tire le profil à travers la ligne. Les transports Caterpillar offrent une traction constante. Ils doivent être dotés d"un contrôle de vitesse synchronisé et servomoteur. Une traction irrégulière étire ou comprime le profil souple. Cela détruit les tolérances dimensionnelles. Les plates-formes de tirage doivent correspondre à la forme du profil. Cela évite d’écraser les toiles internes délicates. Une tension constante est essentielle à une production stable.
Les systèmes de coupe doivent correspondre à l’épaisseur du profilé. Les scies planétaires fonctionnent bien pour les profilés épais et rigides. Ils offrent une coupe nette et carrée. Les coupe-guillotine conviennent aux profils plus fins ou flexibles. Ils éliminent la génération de poussière. Les tables basculantes automatisées gèrent les longueurs finies. Ils déposent délicatement les profilés dans des racks d"empilage. Cela évite d"endommager la surface finie.
Les logiciels et les capteurs maintiennent une production stable. Les réglages manuels ne peuvent pas suivre le rythme des vitesses d’extrusion modernes. Les systèmes de contrôle de précision surveillent simultanément des dizaines de variables. Ils effectuent des micro-ajustements pour maintenir l’équilibre. Un système API robuste réduit la dépendance à l’intuition de l’opérateur. Il standardise le processus de production.
Les contrôleurs PID gèrent le délicat équilibre thermique. Ils contrôlent le chauffage et le refroidissement du fût. Des bandes chauffantes en céramique fournissent la chaleur. Des soufflantes d"air ou des systèmes de circulation d"huile assurent le refroidissement. L"algorithme PID empêche les dépassements de température. Le PVC se dégrade rapidement si la température augmente. Le contrôle en boucle fermée maintient la température de fusion dans une tolérance stricte d"un degré.
La tension de la ligne doit rester constante. L"automate central relie les vitesses d"entraînement. Il synchronise la vitesse de la vis de l"extrudeuse, le doseur et la vitesse de transport. Si l"extrudeuse accélère, le tirage accélère proportionnellement. Cela empêche le profil de s"affaisser ou de se casser. La synchronisation est vitale lors du démarrage de la machine et des changements de vitesse.
La surveillance en temps réel permet une maintenance prédictive. Les capteurs suivent la pression de fusion, la température de fusion et la charge du moteur. L"enregistrement des données enregistre ces paramètres au fil du temps. Vous pouvez auditer la qualité en examinant les données historiques. Les pics de charge du moteur indiquent une usure des roulements ou un matériau froid. Les baisses de pression de fonte suggèrent des problèmes d’alimentation. Ces données vous permettent de résoudre les problèmes avant qu"ils n"entraînent des temps d"arrêt.
Les capacités spécifiques des machines résolvent les problèmes de production fréquents. Comprendre comment le matériel corrige les défauts améliore votre stratégie d"approvisionnement. Vous pouvez spécifier des fonctionnalités qui répondent à vos problèmes les plus courants. Cette approche proactive réduit les taux de rebut et améliore l’efficacité globale des équipements.
Type de défaut | Cause première | Solution de fonctionnalité de la machine |
|---|---|---|
Dégradation thermique (jaunissement) | Refroidissement inadéquat des vis ou contrôleurs PID défaillants. | Systèmes de refroidissement d"huile à vis internes ; relais statiques pour un contrôle précis du chauffage. |
Déformation dimensionnelle | Refroidissement irrégulier ou voies de transport mal alignées. | Réservoirs d"eau turbulente multizones ; transport de chenilles servo-entraînées. |
Lignes de matrices de surface | Usure abrasive des lèvres de la filière ou des particules non fondues. | Revêtements de matrices en carbure de tungstène ; Géométrie de cisaillement optimisée à double vis. |
Effondrement du Web interne | Pression de vide excessive ou mauvaise résistance à la fusion. | Pompes à vide indépendantes à fréquence variable pour un contrôle délicat de la chambre. |
Déferlement (Variation d"épaisseur) | Densité apparente incohérente du matériau entrant dans le baril. | Systèmes de dosage gravimétrique à perte de poids. |
La dégradation thermique apparaît sous la forme de stries jaunissantes ou brunes. Cela se produit lorsque le PVC surchauffe. Un refroidissement inadéquat du noyau de vis est souvent à l’origine de ce problème. Les points morts dans la conception de la matrice emprisonnent également le matériau, le faisant brûler. Les contrôleurs de température défaillants provoquent des pics de chaleur. La mise à niveau vers un refroidissement interne de l"huile de vis atténue ce risque. Des contrôleurs PID précis empêchent l’emballement thermique.
Le gauchissement post-extrusion détruit les profils structurels. Un refroidissement inégal dans les réservoirs d’eau induit des contraintes internes. Le profil se plie à mesure que ces contraintes se relâchent. Les tirages de chenilles mal alignés provoquent également des déformations. Ils tirent le profil en biais. Garantir un débit d’eau turbulent et uniforme évite le stress thermique. L"alignement laser des voies de transport garantit une traction droite.
Les lignes de découpe et un mauvais brillant dégradent l"apparence du produit. Une mauvaise homogénéité de la fusion laisse des particules non fondues qui rayent la surface. L"usure abrasive des lèvres de la filière provoque des lignes de traînée continues. Une pression de calibrage sous vide incorrecte tire le matériau trop fort contre le calibrateur. L"optimisation de la conception des vis améliore le mélange. Les revêtements durcis des matrices résistent à l’usure et maintiennent une surface polie.
L’industrie de la fenestration nécessite des capacités de machines spécifiques. Les profils de fenêtres sont très complexes. Ils exigent des tolérances strictes pour les coupe-froid et l’insertion du matériel. Une extrudeuse standard ne peut pas répondre à ces exigences. Vous devez spécifier une machine à profil UPVC dédiée conçue pour les applications architecturales.

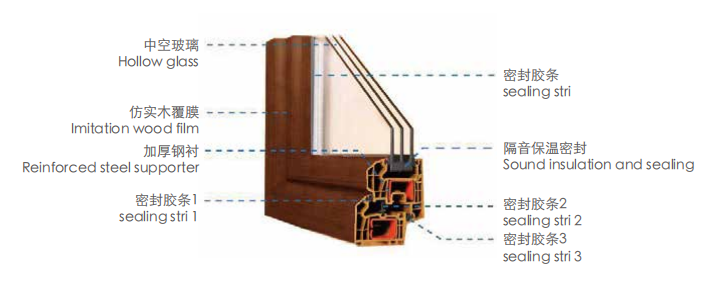

Les profils de fenêtre présentent des conceptions à plusieurs chambres. Ces âmes internes assurent la rigidité structurelle et l"isolation thermique. Les matrices et les unités d"étalonnage doivent gérer ces structures délicates. Un vide excessif entraînera l’effondrement des parois internes. Un refroidissement insuffisant leur permettra de s"affaisser. La table d"étalonnage nécessite un contrôle indépendant du vide pour différentes sections du profil.
Les profilés de fenêtre résistent à une forte exposition aux UV. La formulation comprend des niveaux élevés de dioxyde de titane et de stabilisants UV. La machine à profilés de fenêtre UPVC doit traiter ces mélanges sans dégrader les additifs. La conception de la vis doit fournir un cisaillement suffisant pour disperser le dioxyde de titane de manière uniforme. Une mauvaise dispersion entraîne un farinage et une décoloration sur le terrain.
Les lignes de production modernes intègrent des opérations secondaires. Les unités de poinçonnage automatisées créent des trous de drainage. Les stations de routage préparent les emplacements matériels. L"insertion des coupe-froid en ligne évite le travail manuel. L"intégration de ces étapes directement dans la ligne d"extrusion augmente l"efficacité. L"automate central doit synchroniser ces machines auxiliaires avec la vitesse de tirage principale.
L"évaluation de la crédibilité du fournisseur garantit un support à long terme. Vous achetez une relation, pas seulement du métal. Le fabricant doit comprendre vos objectifs de production spécifiques. Ils doivent fournir une expertise en ingénierie et un service après-vente fiable. Un mauvais choix de fournisseur conduit à des actifs bloqués et à du matériel non pris en charge.
Évaluez la capacité du fournisseur à concevoir des solutions personnalisées. Un fabricant réputé de machines d’extrusion de profilés adapte la ligne à l’aménagement de votre usine. Ils ajustent la hauteur de la machine, l'emplacement du panneau de commande et la longueur du réservoir de refroidissement. Ils doivent démontrer une expérience avec votre portefeuille de produits spécifique. Demandez des études de cas détaillant des installations personnalisées similaires.
N"acceptez jamais d"envoi sans un FAT rigoureux. Ces tests ont lieu dans les installations du fabricant. Vous devez utiliser votre formulation actuelle de PVC et vos propres matrices. La machine doit fonctionner à la vitesse contractée pendant une période prolongée. Les profils finaux doivent respecter vos tolérances dimensionnelles. Le FAT prouve que la machine fonctionne avant qu"elle ne quitte l"usine.
Les lignes d"extrusion nécessitent un entretien continu. Les accords de niveau de service (SLA) définissent le temps de réponse du fournisseur. L"inventaire local des pièces de rechange évite les temps d"arrêt prolongés. Les capacités de diagnostic à distance permettent aux ingénieurs de dépanner les défauts de l"automate via Internet. Vérifiez l"infrastructure de support du fournisseur avant de signer le bon de commande.
L"installation et la mise en service présentent des risques importants. Même la meilleure machine échoue si les installations ne sont pas préparées. Vous devez gérer l’infrastructure et les éléments humains. La planification proactive atténue les retards de démarrage. Il garantit une transition en douceur de l’installation à la production complète.
L"extrusion nécessite un support utilitaire massif. Les systèmes d’eau glacée doivent supporter la charge thermique des réservoirs de refroidissement. L"air comprimé doit être propre et sec pour faire fonctionner les découpeuses pneumatiques. Une alimentation triphasée stable est essentielle. Les fluctuations de tension déclencheront les VFD et caleront l"extrudeuse. Vous devez mettre à niveau l’infrastructure de votre installation avant l’arrivée de la machine.
L"extrusion du PVC repose en grande partie sur l"intuition de l"opérateur. Les opérateurs doivent comprendre le comportement des polymères et la dynamique thermique. Une nouvelle machine nécessite une formation complète. Fiez-vous aux programmes de formation dirigés par les fournisseurs pendant la mise en service. Les opérateurs ont besoin d’une expérience pratique avec les nouveaux écrans IHM et tables d’étalonnage. Un opérateur qualifié évite les rebuts et protège l’équipement.
Attendez-vous à des ajustements itératifs pendant la phase de démarrage. Votre mélange sec de PVC existant peut ne pas fonctionner parfaitement sur de nouvelles vis. La nouvelle machine a un profil de cisaillement différent. Vous devrez modifier les niveaux de lubrifiant ou de stabilisateur. Travaillez en étroite collaboration avec votre fournisseur de matériaux et le fournisseur de machines pour définir la formulation.
Compilez vos dessins de profil spécifiques, vos exigences de débit et vos formulations de matériaux avant de contacter les fournisseurs.
Auditez l’infrastructure de services publics de votre installation pour garantir une eau réfrigérée, un air comprimé et une alimentation électrique stables.
Exigez un test d"acceptation en usine (FAT) complet en utilisant vos propres matrices et résine avant d"autoriser l"expédition de la machine.
Investissez massivement dans la formation des opérateurs dirigée par le fournisseur pour combler le déficit de compétences et réduire les taux de rebut au démarrage.
R : Les doubles vis parallèles fournissent un cisaillement doux et constant le long d"un canon plus long. Cela empêche la dégradation thermique des formulations UPVC sensibles tout en maintenant le rendement élevé requis pour la production de profilés de fenêtre multi-cavités.
R : L"étalonnage sous vide tire le polymère souple contre les manchons d"encollage métalliques refroidis. Cela gèle instantanément les dimensions extérieures, empêchant le profil de rétrécir ou de se déformer lorsqu"il refroidit dans le réservoir d"eau.
R : Les stries jaunes indiquent une dégradation thermique. Ceci est généralement dû à un refroidissement inadéquat du noyau de vis, à des points morts dans la conception de la matrice ou à des contrôleurs de température PID défaillants permettant des pics de chaleur.
R : Les alimentateurs gravimétriques mesurent la masse exacte de matériau entrant dans l"extrudeuse. Cela compense les variations de densité apparente, garantissant une pression de fusion constante et empêchant les fluctuations dimensionnelles du profil final.
R : Bien que cela soit possible, ce n’est pas optimal. L"UPVC rigide nécessite des boîtes de vitesses à couple élevé et un refroidissement intensif. Le PVC flexible nécessite un contrôle spécialisé de la tension de transport. Passer de l’un à l’autre nécessite des ajustements mécaniques et d’outillage importants.
R : Le traitement du PVC libère des gaz corrosifs et les charges comme le carbonate de calcium sont très abrasives. Les revêtements bimétalliques, tels que le carbure de tungstène, protègent le canon et les vis d"une usure rapide, prolongeant ainsi la durée de vie de la machine.
R : Les lignes de matrice sont causées par une usure abrasive des lèvres de la matrice ou par des particules de polymère non fondues marquant la surface. Vous devez polir ou recouvrir les lèvres de la filière et ajuster la température de la vis pour garantir une homogénéité complète de la fusion.
