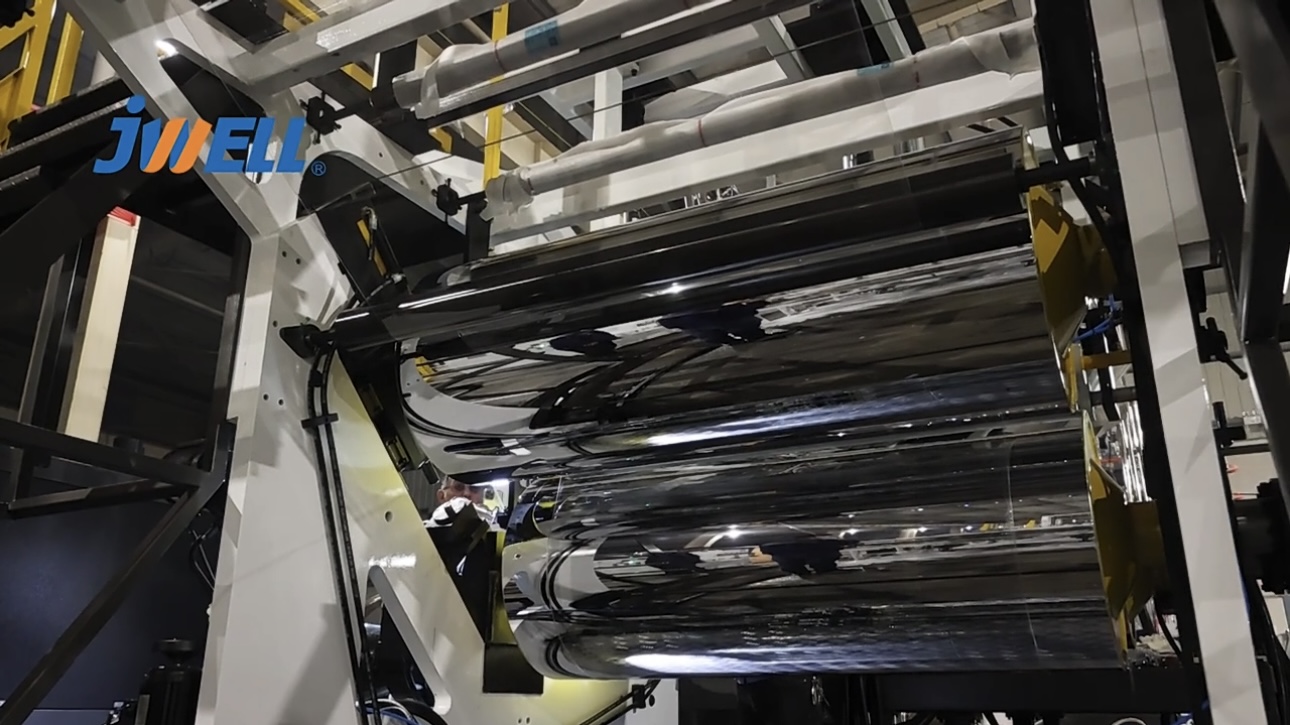

Un dimensionnement incorrect des équipements entraîne des coûts opérationnels cachés qui érodent discrètement la rentabilité. Lorsqu’une ligne d’extrusion n’est pas correctement dimensionnée, les installations sont confrontées à un gaspillage d’énergie constant, à une grave dégradation des polymères et à un débit goulot d’étranglement. Les opérateurs ont souvent du mal à maintenir des températures de fusion stables, ce qui entraîne des taux de rebut élevés et une qualité de produit incohérente. Le défi réside dans l’équilibre entre les objectifs de production actuels et l’évolutivité future. La spécification d"un équipement basée uniquement sur la production théorique maximale conduit souvent à une surcapitalisation ou à une instabilité des processus. Une machine conçue pour fonctionner à 1 000 kg/h fonctionnera mal si vos besoins quotidiens oscillent autour de 300 kg/h. Le temps de séjour de la matière fondue augmente, provoquant une dégradation thermique, tandis que les faibles régimes ne parviennent pas à générer le cisaillement nécessaire à un mélange correct. Résoudre ce problème nécessite une approche systématique et axée sur l’ingénierie. En évaluant les exigences de débit, la rhéologie des matériaux et les contraintes mécaniques, les ingénieurs peuvent spécifier les dimensions exactes de l"équipement nécessaires à une production stable.
Avant de dimensionner une machine, vous devez valider l’architecture des processus. L"extrusion monovis excelle dans le transport, la fusion, le pompage et la mise en forme des matériaux préparés. Il repose sur un écoulement par traînée, où la friction entre le polymère et la paroi du canon fait avancer le matériau. L’extrusion à double vis a un objectif différent. Il gère les composés à cisaillement élevé, les mélanges dispersifs intensifs et les réactions chimiques grâce à ses caractéristiques de déplacement positif. Les systèmes monovis sont particulièrement sensibles au comportement de transport des solides et à la génération de pression de fusion. Si les coefficients de frottement sont erronés, le matériau ne s"avancera pas correctement. Le processus de dimensionnement doit tenir compte de cette dynamique de frottement pour garantir une sortie stable à la filière.
Lors de l'évaluation des exigences de base, les ingénieurs doivent examiner la traînée de friction spécifique du polymère contre la paroi du canon par rapport au pied de vis. Si le matériau glisse sur le fût ou colle à la vis, le transport vers l'avant s'arrête. C'est pourquoi le dimensionnement approprié d'une extrudeuse monovis n'est pas seulement une question de volume ; il s'agit d'adapter la surface et la profondeur des canaux aux propriétés de friction spécifiques de la résine.
L’établissement de protocoles pour calculer les taux de production maximum, minimum et nominal est essentiel. Le débit est généralement mesuré en kg/h ou en lbs/h. Vous devez définir la fenêtre de fonctionnement exacte pour éviter de faire fonctionner la machine dans ses limites extrêmes. Les tableaux génériques de débit volumétrique induisent souvent les ingénieurs en erreur. Vous devez prendre en compte la densité apparente et la densité spécifique du polymère cible. Une machine pompant 500 kg/h de polyéthylène haute densité ne pompera pas 500 kg/h de rebroyé de faible densité apparente au même régime.
Pour définir avec précision la fenêtre de fonctionnement, procédez comme suit :
Le surdimensionnement d’une extrudeuse présente de graves risques de processus. Un fonctionnement à bas régime entraîne une mauvaise homogénéité de la fusion car la vis ne peut pas générer un cisaillement adéquat. Les polymères subissent une dégradation en raison des temps de séjour prolongés dans le fût chauffé. De plus, les machines surdimensionnées gaspillent de l’espace au sol et consomment plus d’énergie par kilogramme traité. Les bandes chauffantes doivent travailler plus fort pour maintenir la température de fusion car l"énergie de cisaillement mécanique est insuffisante.
Le sous-dimensionnement oblige l"extrudeuse à fonctionner au régime maximum pour atteindre les objectifs de production. Cela conduit à un échauffement excessif par cisaillement, provoquant une augmentation de la température de fusion au-delà des limites acceptables. Des régimes élevés accélèrent également l"usure prématurée des vis et créent une pression de fusion instable au niveau de la filière, entraînant des variations dimensionnelles dans le produit final. Lorsqu"une machine fonctionne constamment à 100 % de sa capacité, toute légère variation de la densité apparente ou de la température ambiante entraînera la déstabilisation de l"ensemble de la ligne.
La sélection appropriée du diamètre de la vis de l’extrudeuse détermine la capacité de pompage de base. Les normes industrielles catégorisent les diamètres en fonction des niches d'application. La corrélation mathématique entre le diamètre de la vis, le volume du canal et le débit n'est pas linéaire. La sortie s'échelonne théoriquement entre le carré et le cube du diamètre. Doubler le diamètre de la vis augmente la capacité de sortie de manière significative plus du double, à condition que le moteur et les systèmes de chauffage puissent supporter la charge.
| Catégorie | Plage de diamètres | Applications typiques | Plage de sortie attendue (polyoléfines) |
|---|---|---|---|
| Micro/Laboratoire | 12mm – 30mm | R&D matériaux, microtubes médicaux, analyses d"échantillons. | 1 - 20 kg/h |
| Production standard | 45mm – 90mm | Film soufflé, feuille, profilés standards, petits tuyaux. | 50 - 450 kg/h |
| Production en grand volume | 120 mm – 150 mm+ | Extrusion de tuyaux lourds, pelletisation à grande échelle. | 800 - 2000+ kg/h |
Le rapport L/D détermine la durée pendant laquelle le matériau reste à l"intérieur du baril. Les ratios standard incluent 24:1 pour la ventilation de base et le façonnage par fusion. Un rapport de 30:1 offre un rendement plus élevé et une fusion plus homogène pour les polyoléfines standards. Des rapports étendus de 33:1 à 40:1 permettent un dégazage complexe ou un mélange intensif avec barrière. Un rapport L/D plus long augmente la capacité de fusion et le temps de chauffage par conduction. Il améliore la qualité du mélange et la stabilité de la pression de fusion au niveau de la filière. Cependant, une longueur excessive augmente les exigences de couple et risque une dégradation thermique pour les polymères sensibles à la chaleur.
Lors du traitement de matériaux à forte teneur en humidité nécessitant une ventilation atmosphérique ou sous vide, un rapport L/D minimum de 33:1 est généralement nécessaire. Cela fournit une longueur axiale suffisante pour faire fondre le polymère, le décompresser dans la zone d"aération pour extraire les substances volatiles et le recomprimer avant la filière. Les rapports L/D plus courts ne disposent tout simplement pas de l’espace physique nécessaire pour s’adapter efficacement à ces multiples zones fonctionnelles.
La géométrie de la vis doit correspondre aux changements de phase du polymère, du solide au fondu. La profondeur et la longueur de la section d"alimentation optimisent le transport de solides en fonction du facteur de forme de l"alimentation. Les vols plus profonds peuvent accueillir des matériaux à faible densité apparente. Les taux de compression varient généralement de 1,5 : 1 à 4 : 1. Ce rapport correspond à la transition volumétrique du polymère de la densité apparente à la densité fondue, forçant l"air à sortir de la gorge d"alimentation. La profondeur de mesure contrôle le taux de cisaillement, l’efficacité du pompage et la stabilité de la pression au niveau de la tête de filière. Les zones de dosage peu profondes augmentent le cisaillement et la pression. Le pas standard est généralement égal au diamètre. Les écarts par rapport à cette norme peuvent améliorer le transport solide à haute efficacité pour des résines spécifiques.
Une planification précise de la capacité des extrudeuses monovis nécessite une compréhension approfondie de la manière dont ces zones interagissent. Si la zone d'alimentation est trop agressive mais que la zone de dosage est trop peu profonde, la vis générera une pression interne massive, entraînant une poussée et une défaillance mécanique potentielle. La géométrie doit fournir un flux équilibré de la trémie à la filière.
Le calcul de la consommation d"énergie spécifique dépend fortement du type de polymère. Les polymères cristallins nécessitent plus d"énergie pour fondre que les polymères amorphes. Vous devez calculer la SEC en fonction du débit cible pour dimensionner correctement le moteur. L"adaptation des systèmes d"entraînement implique la sélection de moteurs à courant alternatif ou de moteurs couple à aimant permanent et leur association avec des rapports de boîte de vitesses appropriés. Le système d"entraînement doit fournir un couple suffisant pour faire tourner le diamètre de vis sélectionné sous la charge opérationnelle prévue sans calage ni surchauffe.
Par exemple, le traitement du PEHD à fusion fractionnée nécessite beaucoup plus de couple à des régimes inférieurs par rapport au traitement du PP à haut débit. Le facteur de service de la boîte de vitesses doit être sélectionné en fonction de ces demandes de couple continu. Un facteur de service de 1,5 ou plus est standard pour l"extrusion robuste afin de garantir que les engrenages et les roulements survivent aux charges de poussée continues générées par la vis.
La rhéologie des matériaux dicte la conception des machines. Les matériaux fondus fractionnés possèdent une viscosité élevée. Ils nécessitent des boîtes de vitesses robustes et des vols de vis plus profonds pour éviter un échauffement excessif par cisaillement. Les matériaux à indice de fusion élevé s"écoulent facilement et nécessitent différentes profondeurs de dosage pour maintenir la pression. La sensibilité au cisaillement a un impact direct sur le régime maximum autorisé. Les matériaux sensibles à la chaleur nécessitent de faibles régimes, un refroidissement spécialisé et des conceptions de vis à faible cisaillement. Les polyoléfines robustes peuvent résister à des régimes plus élevés et à des profondeurs de vol plus profondes sans se dégrader.
Comprendre le comportement rhéofluidifiant d’un polymère spécifique n’est pas négociable. À mesure que la vitesse de la vis augmente, la viscosité apparente de la plupart des polymères diminue. Cependant, cela génère de la chaleur de friction interne. Si l"extrudeuse est trop petite et fonctionne trop vite, la chaleur de cisaillement dépassera la capacité de refroidissement des soufflantes, entraînant des températures de fusion incontrôlables et une dégradation des propriétés physiques du produit final.
Les facteurs de forme des matières premières modifient l’efficacité de l’alimentation volumétrique. Les granulés vierges se nourrissent de manière prévisible. Les rebroyés, les poudres et les flocons se rassemblent dans la trémie et sont mal transportés en raison des différentes densités apparentes. Les matériaux à faible densité apparente nécessitent des sections d"alimentation plus profondes pour absorber suffisamment de volume. Les ingénieurs spécifient souvent des gavages forcés ou des gorges d"alimentation rainurées pour forcer les matériaux légers dans les canaux de vis. Ces modifications modifient fondamentalement la planification de la capacité et nécessitent une évaluation minutieuse du couple.
Lorsqu"il s"agit de rebroyés post-consommation, la densité apparente peut fluctuer considérablement d"un lot à l"autre. Une gorge d"alimentation standard à alésage lisse peut avoir du mal à maintenir un facteur de remplissage constant dans la vis. La mise en œuvre d"une section d"alimentation rainurée augmente de façon exponentielle la capacité de transport de solides, mais elle nécessite également une boîte de vitesses et un moteur nettement plus puissants pour gérer l"immense pression générée dans les premiers diamètres du baril.
Les géométries standard disponibles dans le commerce suffisent pour des applications hautement prévisibles. Si vous transformez des résines de base en profilés standard dans des plages de débit étroites, une vis à usage général fonctionne souvent de manière adéquate. L"équipement standard réduit les dépenses d"investissement initiales et raccourcit les délais de livraison. Ces machines sont construites avec des géométries conservatrices conçues pour traiter raisonnablement bien une grande variété de matériaux, même si elles n’optimisent pas le rendement ou la qualité d’une résine spécifique.
Les applications spécialisées nécessitent une ingénierie personnalisée. Un fournisseur fiable de vis et de barils personnalisés adapte les volées de barrière et les sections de mélange à votre formulation spécifique. Les mélangeurs Maddock, Pineapple ou Saxton améliorent le mélange dispersif et distributif pour les matériaux hautement chargés ou les mélanges maîtres de couleurs. Le choix de la métallurgie est tout aussi crucial. Les formulations abrasives ou corrosives contenant des fibres de verre, des retardateurs de flamme ou du PVC détruisent rapidement l'acier standard. Les fournisseurs personnalisés fournissent des barils bimétalliques, des revêtements nitrurés et des revêtements en carbure de tungstène ou Colmonoy pour prolonger la durée de vie de l'équipement et maintenir la stabilité du processus.
Investir dès le départ dans une métallurgie personnalisée évite une usure catastrophique en fin de compte. Lors du traitement de 30 % de nylon chargé de verre, un corps nitruré standard peut perdre sa tolérance dimensionnelle dans les six mois. Un corps bimétallique doublé d"un alliage de carbure de tungstène conservera son diamètre interne pendant des années, garantissant une efficacité de pompage constante et empêchant le reflux du matériau sur les vols de vis.
Une extrudeuse n’est qu’une partie du système. Vous devez vous assurer que la tête de filière, la pompe de fusion, le changeur de tamis, le calibrage du refroidissement et les extracteurs peuvent gérer le rendement maximum de l"extrudeuse. Si l’équipement en aval ne peut pas suivre le rythme, l’extrudeuse doit être ralentie, annulant ainsi la valeur des calculs de dimensionnement. Le bain de refroidissement doit avoir une longueur et un débit d"eau suffisants pour évacuer la chaleur de l"extrudat à la vitesse de ligne maximale. L"extracteur doit avoir suffisamment de traction pour maintenir une tension constante sans déformer le produit.
Les débits élevés génèrent une chaleur de cisaillement massive. Il est essentiel de dimensionner correctement les réchauffeurs de fûts et les systèmes de refroidissement. Les ingénieurs doivent spécifier des ventilateurs ou des chemises d"eau adéquats pour éliminer l"excès de chaleur. Le fait de ne pas gérer les charges thermiques entraîne une dégradation du polymère et une pression de filière instable. Pour les opérations à grande vitesse, un refroidissement liquide au niveau de la goulotte d"alimentation est obligatoire pour éviter une fusion prématurée et un pontage dans la trémie.
La sélection d’un fabricant d’extrudeuse monovis nécessite une évaluation stricte. Exigez des capacités de tests d’acceptation en usine et des garanties de processus fermes. Les meilleurs fabricants utilisent des capacités de modélisation rhéologique, telles que la simulation d'écoulement 3D FEM, pour prouver leurs conceptions de vis avant de couper l'acier. S'engager dans l'ingénierie de lignes d'extrusion clé en main offre une atténuation significative des risques. Il fournit une responsabilité unique pour les performances globales du système, garantissant une intégration transparente depuis la trémie de matériaux jusqu'à l'emballage de fin de ligne.
Le dimensionnement des extrudeuses reste un équilibre complexe entre la thermodynamique, la mécanique des fluides et l"ingénierie mécanique. Cela nécessite un alignement précis entre le comportement des matériaux et la géométrie de la machine pour parvenir à une production rentable. Donnez la priorité aux fabricants et aux partenaires d’ingénierie qui utilisent la simulation et la modélisation spécifiques aux polymères. Évitez les fournisseurs qui s"appuient exclusivement sur des tableaux de dimensionnement génériques, car ceux-ci tiennent rarement compte des problèmes rhéologiques spécifiques.
R : Les diamètres de vis les plus largement utilisés pour la production standard vont de 45 mm à 90 mm. Ces tailles gèrent efficacement les applications courantes telles que les feuilles, les films soufflés et l"extrusion de profilés standard. Les diamètres plus grands, jusqu"à 150 mm, sont réservés aux opérations de canalisations ou de granulation à grand volume.
R : La capacité de sortie est calculée en évaluant le diamètre de la vis, la profondeur du canal dans la zone de dosage, le régime de la vis et la densité de fusion du polymère. Des calculs précis doivent prendre en compte la densité spécifique et la densité apparente du matériau plutôt que de s"appuyer sur des graphiques volumétriques génériques.
R : Le rapport longueur/diamètre (L/D) compare la longueur de la vis à son diamètre extérieur. Un rapport de 30:1 signifie que la vis est 30 fois plus longue que son diamètre. Des ratios plus élevés permettent des temps de séjour plus longs pour la fusion et le mélange.
R : Les matériaux à faible densité apparente, comme les flocons ou les poudres, occupent plus de volume par kilogramme. Ils nécessitent des sections d"alimentation plus profondes ou des alimentateurs forcés pour garantir qu"une quantité suffisante de matériau pénètre dans la vis. Ne pas tenir compte de la densité apparente entraîne une grave sous-alimentation et une production réduite.
R : Choisissez une conception de vis personnalisée lors du traitement de matériaux hautement chargés, de polymères sensibles à la chaleur ou de résines techniques spécialisées. Les sections de mélange personnalisées et les volées de barrière garantissent une bonne homogénéité de la fusion et empêchent une dégradation que les vis standard ne peuvent pas gérer.
R : Une extrudeuse surdimensionnée doit fonctionner à des régimes très bas pour atteindre de faibles débits cibles. Cela provoque un mauvais mélange, des temps de séjour prolongés et une dégradation thermique du polymère. Cela gaspille également de l’énergie et des investissements en capital.
