À mesure que les processus de mélange, d'extrusion réactive et de polymères hautes performances deviennent plus complexes, une compréhension superficielle des machines d'extrusion n'est plus suffisante pour les équipes d'approvisionnement et d'ingénierie. Spécifier une mauvaise configuration d'extrudeuse, que ce soit en raison de taux de cisaillement incorrects, de zones thermiques inappropriées ou de géométries de vis incompatibles, entraîne une dégradation des matériaux, un débit incohérent et une usure accélérée de l'équipement. Vous ne pouvez pas vous permettre de deviner lors de la configuration de ces systèmes. Une compréhension technique approfondie de la mécanique interne, y compris le transport mécanique, la friction et le contrôle thermique, est la première étape obligatoire avant d'évaluer les fournisseurs ou de mettre en service une solution d'extrusion à double vis personnalisée . Nous devons examiner la physique exacte qui se passe à l’intérieur du baril pour prendre des décisions éclairées en matière d’équipement.

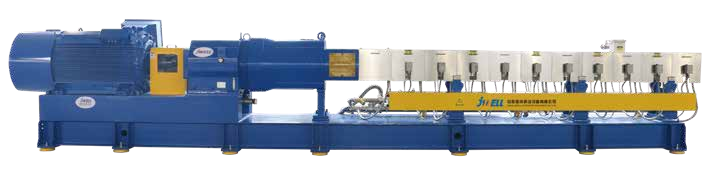

La configuration à double vis crée des cavités fermées ou semi-fermées qui poussent le matériau vers l'avant. Cette géométrie permet des conditions de transport à déplacement positif. Depuis la gorge d'alimentation jusqu'au baril, le déplacement positif empêche la stagnation du matériau, un problème courant dans les systèmes à vis unique où le matériau peut adhérer à la vis et tourner sans avancer. Le profil de l'extrudeuse à double vis surmonte la dépendance au frottement des systèmes à vis unique, garantissant un rendement constant sous haute pression. Lors du traitement de composés hautement chargés ou de polymères à faible friction, cette action de pompage positive permet à la ligne de fonctionner sans à-coups.
Les ingénieurs s"appuient sur ce mécanisme pour maintenir un contrôle strict sur la distribution du temps de séjour. Étant donné que le matériau est poussé d’une chambre en forme de C à l’autre, vous obtenez un profil d’écoulement premier entré, premier sorti. Ceci est très bénéfique pour les processus d"extrusion réactive où les temps de réaction doivent être strictement contrôlés pour éviter une réticulation excessive ou une dégradation.
Les vis modulaires modernes assemblent des segments individuels sur des arbres cannelés. Ces segments comprennent les éléments de transport, de pétrissage, de mélange et d"inversion. Cette conception modulaire permet aux ingénieurs de configurer un système adapté à des profils spécifiques de sensibilité au cisaillement et de fusion. Des éléments spécialisés, tels que des éléments de mélange distributifs, des blocs de pétrissage neutres et des anneaux de restriction, remplissent des fonctions distinctes au sein du processus. Vous pouvez remplacer un bloc de pétrissage à cisaillement élevé par un élément de mélange à engrenages de distribution si votre formulation passe d"un plastique technique résistant à un élastomère sensible au cisaillement.
L"arbre cannelé lui-même est conçu pour supporter des charges de couple massives. Les arbres à couple élevé utilisent souvent une conception cannelée en développante pour répartir la force de rotation uniformément sur le diamètre intérieur des éléments de vis. Cela empêche la torsion de l"arbre ou la fissuration des éléments lors du traitement de matières fondues à haute viscosité à basse température.
L"extrusion équilibre le cisaillement mécanique et le contrôle thermique externe. La rotation des vis et les blocs de pétrissage génèrent des frictions, tandis que les réchauffeurs et refroidisseurs de fûts gèrent les températures extérieures. Des éléments de vis spécifiques, tels que des blocs de pétrissage et des éléments inversés, sont configurés pour contrôler la quantité exacte d"énergie de cisaillement transmise au matériau. Des circuits de refroidissement et de chauffage indépendants le long du canon empêchent la dissipation visqueuse incontrôlée grâce à un zonage thermique précis. Si vous exploitez une ligne de mélange à grande vitesse, la cisaille mécanique génère souvent plus de chaleur que le processus n"en a besoin, ce qui fait du système de refroidissement du fût le principal mécanisme de contrôle de la température.
Nous utilisons des canaux de refroidissement d"eau ou d"huile percés à proximité de la paroi intérieure du fût pour extraire rapidement cet excès de chaleur. L"équilibre entre le régime de la vis, l"agressivité des blocs de pétrissage et l"efficacité du système de refroidissement détermine la température finale de fusion. Une erreur entraîne une dégradation du polymère, des dégagements gazeux et de mauvaises propriétés mécaniques du produit final.
L"interaction cinématique se caractérise par le vol d"une vis essuyant la racine de l"autre avec un jeu réduit. Cette action d"auto-essuyage empêche l"accumulation de matière sur les parois du fût. Il assure une répartition uniforme du temps de séjour et minimise la dégradation thermique des polymères sensibles à la chaleur. Lors du traitement de matériaux qui ont tendance à se réticuler ou à brûler s’ils stagnent, ce renouvellement continu de la surface est ce qui empêche l’extrudeuse de se boucher.
Le jeu entre les vis est généralement réduit à des fractions de millimètre. Cette tolérance étroite nécessite un usinage de précision et des butées robustes pour empêcher les vis de se déformer et de s"écraser sous haute pression. Le profil auto-essuyant facilite également les changements de couleur, car les vis se nettoient efficacement d"elles-mêmes, réduisant ainsi la quantité de composé de purge nécessaire entre les passages.
Les systèmes à double vis parallèles corotatives utilisent une mécanique à grande vitesse et à cisaillement élevé, idéale pour le mélange, la dispersion de charges, l"alliage et l"extrusion réactive. Le matériau se transfère selon un motif en huit entre les vis, maximisant ainsi le renouvellement de la surface. Ce mélange agressif est ce dont vous avez besoin pour décomposer les agglomérats dans des mélanges maîtres de couleurs ou disperser les fibres de verre dans une matrice de nylon. Les capacités de RPM élevées permettent des débits massifs sur des empreintes de machine relativement petites.
Une double vis parallèle contrarotative repose sur une mécanique à faible cisaillement et haute pression où le matériau est transporté dans des chambres fermées en forme de C. Cela le rend adapté à l'extrusion de profilés, à l'extrusion de tuyaux et au traitement de matériaux thermiquement sensibles comme les formulations de PVC rigide. L'action contrarotative agit comme une pompe à engrenages volumétriques, créant une immense pression de matrice sans générer de chaleur de cisaillement excessive. C’est pourquoi on les voit dominer les secteurs de l’extrusion de tubes lourds et de feuilles larges.
Une extrudeuse conique à double vis présente une conception à vis conique, avec un diamètre plus grand à l'extrémité d'alimentation et un diamètre plus petit à l'extrémité de décharge. La grande capacité de volume dans la zone d'alimentation permet de traiter des matériaux à faible densité apparente et des mélanges secs. Le petit diamètre de la zone de décharge réduit la vitesse linéaire et la chaleur de cisaillement, permettant une accumulation progressive de haute pression. Cette configuration est la norme préférée pour la fabrication de profilés et de tuyaux en PVC à haut rendement.
La géométrie des vis coniques comprime naturellement le matériau à mesure qu"il avance. Cela élimine le besoin de taux de compression agressifs dans la conception des vis, protégeant ainsi davantage les polymères sensibles au cisaillement. Les roulements de butée massifs nécessaires pour gérer la contre-pression sont logés dans la partie arrière plus large de la boîte de vitesses, offrant une excellente stabilité mécanique et une longue durée de vie.
Les vis à engrènement offrent un jeu serré et des capacités d"auto-essuyage élevées. Les conceptions sans engrènement permettent un mélange hautement distributif et à faible cisaillement. Il est essentiel d"adapter ces conceptions aux viscosités spécifiques des matériaux et aux exigences de mélange, en faisant la différence entre les polymères hautement chargés et les mélanges d"élastomères à faible viscosité. Les extrudeuses sans engrènement sont souvent utilisées dans les applications de dévolatilisation où vous avez besoin d"une grande surface de matière fondue exposée au vide sans lui conférer un cisaillement élevé.
Dans une configuration à engrènement, les vols d"une vis pénètrent dans les canaux de l"autre. Cela crée des régions à fort cisaillement au sommet où les vis se rencontrent. Dans une configuration sans engrènement, les vis sont plus espacées, permettant au matériau de circuler librement entre les deux arbres. Il en résulte une action de mélange beaucoup plus douce, adaptée au mélange de matériaux très visqueux avec des additifs à faible viscosité sans provoquer de séparation de phases.
| Application | recommandée Type d'extrudeuse | Avantage opérationnel clé |
|---|---|---|
| Composition et mélange maître | Systèmes parallèles co-rotatifs | Cisaillement élevé, excellent mélange dispersif, renouvellement rapide de la surface. |
| Extrusion de profilés thermosensibles (PVC) | Systèmes parallèles coniques ou contrarotatifs | Faible génération de chaleur de cisaillement, pression de déplacement positive élevée. |
| Dévolatilisation et élimination des solvants | Systèmes parallèles multi-ventilés à haut L/D | Grande surface de fusion exposée, plusieurs zones de vide. |
| Extrusion alimentaire et pharmaceutique | Systèmes co-rotatifs de qualité sanitaire | Nettoyabilité auto-essuyante, contrôle précis de la température. |
L’introduction de matière solide dans l’extrudeuse nécessite une mécanique précise à l’interface de la gorge d’alimentation et du vol de vis. Les conceptions de chemises de refroidissement de la gorge d’alimentation empêchent la fusion et le pontage prématurés. Si la gorge d"alimentation devient trop chaude, les granulés de polymère fondront et colleront aux parois, bloquant le flux de matière et affamant l"extrudeuse. Nous faisons couler de l’eau réfrigérée à travers la coulée de la gorge d’alimentation pour maintenir une limite de température nette.
Les doseurs gravimétriques (à perte de poids) sont souvent nécessaires par rapport aux doseurs volumétriques pour maintenir des ratios de formulation précis lors d"un traitement continu. Les doseurs volumétriques supposent une densité apparente constante, ce qui est rarement vrai pour les poudres rebroyées ou hautement chargées. Les doseurs gravimétriques pèsent constamment le matériau alimenté et ajustent la vitesse de la vis sans fin pour maintenir un débit massique strict, garantissant ainsi que votre composé final répond aux spécifications exactes.
Le lit solide est décomposé grâce à une combinaison de chaleur conductrice provenant du fût et de cisaillement mécanique provenant des blocs de malaxage. La configuration du profil de la vis dans cette zone dicte la vitesse et l"homogénéité de la fusion du polymère. Nous utilisons généralement une série d"éléments de transport vers l"avant pour créer une pression, suivis d"une section de bloc de pétrissage restrictive qui force les granulés solides à frotter les uns contre les autres et contre la paroi du canon.
Cette chaleur de friction est ce qui fait réellement fondre le polymère dans une configuration à double vis à grande vitesse. Les réchauffeurs de fûts sont surtout là pour mettre la machine en température avant le démarrage et pour maintenir la consigne si le cisaillement mécanique ne suffit pas. La conception de cette zone nécessite de trouver un équilibre entre la nécessité d"une fusion rapide et le risque de surchauffe localisée.
Les zones de ventilation atmosphérique et sous vide utilisent des éléments de transport spécialisés pour abaisser la pression et créer un mince film de matériau. Ils éliminent l"humidité, l"air emprisonné, les monomères résiduels et les sous-produits volatils avant la filière afin d"éviter les défauts structurels du produit final. Si vous n"extrayez pas ces gaz, ils se dilateront à mesure que la matière fondue sortira de la filière, provoquant du moussage, des défauts de surface et une baisse massive de la résistance mécanique.
La zone de dosage finale stabilise la pression pour vaincre la résistance de la filière. L"extrudeuse s"interface avec des systèmes de filtration de matière fondue (changeurs de tamis) et diverses têtes de filière (brin, sous-marine, feuille, profilé) pour obtenir la géométrie du produit final. Les éléments à vis dans cette zone sont conçus pour minimiser le cisaillement tout en maximisant l"efficacité du pompage. Nous voulons un flux de matière fondue constant et sans pulsation entrant dans la filière.
Des changeurs de tamis sont installés entre l"extrudeuse et la filière pour filtrer les particules non fondues, le polymère dégradé et les contaminants étrangers. La chute de pression à travers le pack de tamis doit être soigneusement surveillée. À mesure que les tamis se bouchent, la contre-pression augmente, ce qui peut déplacer le profil de fusion plus loin dans l"extrudeuse et modifier l"ensemble de la dynamique du processus.
Calculez et spécifiez le rapport L/D en fonction de la complexité de la tâche de composition. La fusion, la ventilation et l"extrusion de profilés standard nécessitent généralement un rapport L/D de 24 : 1 à 36 : 1. La composition avancée, l"alimentation multipoint, l"injection de liquide et la demande de dévolatilisation profonde 40:1 à 48:1+ L/D. Les barillets plus longs offrent un meilleur mélange et des opérations multiples mais comportent un risque de dégradation et des exigences de couple élevées.
Vous ne pouvez pas simplement acheter le baril le plus long disponible et espérer de bons résultats. Un fût trop long pour une simple tâche de mélange soumettra le polymère à un historique thermique inutile, dégradant ainsi ses propriétés physiques. À l’inverse, un baril trop court n’offrira pas un temps de séjour suffisant pour un mélange dispersif ou une dévolatilisation adéquat. Vous devez cartographier chaque opération de l"unité (alimentation, fusion, mélange, ventilation, pompage) et attribuer le L/D nécessaire à chaque section.
L"usure abrasive et corrosive du canon et des éléments de vis nécessite une sélection minutieuse des matériaux. Évaluez les matériaux de base tels que les aciers nitrurés, les aciers à outils et les aciers PM (métallurgie des poudres). Pensez aux revêtements et aux revêtements tels que les revêtements bimétalliques, le chromage et les revêtements par dépôt physique en phase vapeur (PVD). Les barils segmentés avec manchons d"usure remplaçables offrent une modularité par rapport aux barils solides. Lors du traitement de 30 % de nylon chargé en verre, les fûts nitrurés standard s"usent en quelques mois. Vous avez besoin d"éléments en acier à outils PM et de doublures de canon bimétalliques pour survivre à ce niveau d"abrasion.
La sélection d'un fournisseur fiable de double vis et de barils vous garantit d'obtenir la métallurgie adaptée à votre formulation spécifique. L'usure corrosive des polymères fluorés ou des retardateurs de flamme halogénés nécessite des alliages à haute teneur en nickel comme l'Hastelloy ou l'Inconel. Le coût initial de ces matériaux haut de gamme est compensé par la réduction massive des temps d’arrêt et des pièces de rechange.
Passer d’extrudeuses scientifiques à l’échelle du laboratoire à une production complète nécessite l’application de principes d’ingénierie stricts. Assurez-vous que la configuration choisie se traduit efficacement par des débits plus élevés tout en préservant l’intégrité des matériaux. Vous ne pouvez pas simplement augmenter le régime et vous attendre à la même température de fusion. Le rapport surface/volume change radicalement à mesure que vous passez d"une extrudeuse de laboratoire de 20 mm à une machine de production de 75 mm.
Le transfert de chaleur devient beaucoup moins efficace sur les machines plus grandes. Le cisaillement mécanique généré par les vis de plus grand diamètre dominera le profil thermique. Il faut ajuster la géométrie des vis, notamment l'agressivité des blocs pétrisseurs, pour compenser ce décalage de la thermodynamique. Un partenariat avec un fabricant expérimenté d’extrudeuses bivis est essentiel pendant cette phase de mise à l’échelle pour éviter des échecs de production coûteux.
R : Il permet un déplacement positif, empêchant la stagnation du matériau, et offre des capacités supérieures de mélange, de contrôle du cisaillement et d"auto-essuyage. Cela permet de traiter des formulations complexes, des composés hautement chargés et des extrusions réactives qui échoueraient dans une configuration à une seule vis.
R : Il est idéal pour les matériaux thermiquement sensibles comme le PVC. La grande zone d"alimentation gère les poudres à faible densité apparente, tandis que la conception conique réduit la chaleur de cisaillement à l"extrémité de décharge, permettant l"extrusion de profilés à haute pression sans dégrader le polymère.
R : Le rapport longueur/diamètre indique la longueur du canon par rapport à son diamètre interne. Il détermine le temps de séjour disponible et le nombre d"opérations unitaires (comme la ventilation ou l"alimentation latérale) que vous pouvez effectuer le long du baril.
R : Les volées d’une vis passent de près la racine de l’autre lorsqu’elles tournent. Cet espace restreint racle continuellement le matériau des surfaces métalliques, empêchant ainsi la stagnation, la dégradation et l"accumulation du polymère sur les parois du canon.
R : Ils permettent aux ingénieurs de personnaliser le profil de la vis en faisant glisser différents éléments de transport, de pétrissage et de mélange sur un arbre cannelé. Cette flexibilité vous permet de reconfigurer la machine pour différents polymères ou tâches de composition sans acheter une toute nouvelle vis.
