Comment fonctionne une extrudeuse monovis ?

L’ extrudeuse monovis constitue le cheval de bataille fondamental de la fabrication continue de polymères et de plastiques, pilotant la grande majorité des processus d’extrusion de base dans le monde. Bien que le concept de base d'une vis rotative à l'intérieur d'un baril chauffé semble simple, une mauvaise compréhension des réalités thermodynamiques du processus de fusion et de la géométrie de la vis conduit à des spécifications d'équipement sous-optimales, à une grave dégradation des matériaux et à des taux de production très inefficaces. Les opérateurs mal calculent souvent l'équilibre entre le cisaillement mécanique et le chauffage externe, ce qui entraîne une mauvaise qualité de fusion et des poussées au niveau de la filière. Ce guide d'évaluation technique détaille les fonctionnements mécaniques et thermiques précis de ces systèmes. Comprendre ces principes d'ingénierie fondamentaux est une condition préalable stricte pour évaluer avec précision les fournisseurs, spécifier des conceptions personnalisées et atténuer les risques opérationnels dans l'usine.

• Énergie mécanique ou thermique : la majorité de la fusion des polymères dans une extrudeuse à vis unique est entraînée par le cisaillement mécanique (friction) généré par la vis rotative, et pas seulement par les réchauffeurs externes du fût.
• Géométrie spécifique à la zone : l'efficacité de l'extrusion repose sur l'étalonnage précis des zones d'alimentation, de transition et de dosage pour correspondre à la rhéologie spécifique du polymère.
• Conception axée sur les applications : les vis disponibles dans le commerce échouent souvent dans les applications spécialisées ; l'obtention de résultats à haut rendement nécessite des profils de vis personnalisés adaptés au produit final.
• Le paradigme moderne : les conceptions modernes à vis unique évoluent rapidement vers des opérations à grande vitesse, à haut rendement et hautement spécialisées, repoussant les limites physiques des limites de rendement traditionnelles.
• Évaluation du fournisseur : la sélection d'un équipement nécessite d'évaluer non seulement les dépenses en capital initiales, mais également la capacité du fournisseur en matière de qualité métallurgique, d'ingénierie personnalisée et de service tout au long du cycle de vie.

La mécanique de base : le principe de fonctionnement de l"extrusion monovis

Les principaux critères de réussite de tout processus d’extrusion sont l’obtention d’une masse fondue complètement homogène à une température et une pression constantes sans dégrader les chaînes polymères. Le système doit continuellement convertir les pastilles de résine solide en un fluide visqueux uniforme et le pomper à travers une filière restrictive à un débit très stable. Les variations de température ou de pression de fusion se traduisent directement par des inexactitudes dimensionnelles, des variations de jauge et des défauts physiques dans le produit extrudé final.

Pour comprendre avec précision la mécanique des fluides à l’intérieur du barillet, les ingénieurs utilisent un modèle mental fondamental connu sous le nom de modèle cinématique « inversé ». Au lieu de visualiser une vis tournant à l’intérieur d’un canon stationnaire, vous retournez le cadre d’observation et imaginez le canon tournant autour d’une vis complètement stationnaire. Cette perspective cinématique simplifie considérablement le calcul des taux de cisaillement, de la traînée du film polymère et des profils de vitesse dans le canal descendant. En considérant le cylindre comme composant mobile, vous pouvez clairement voir comment la friction entre le polymère solide et la paroi du cylindre entraîne physiquement le matériau vers le bas du canal de vis. Ce mouvement relatif génère les forces de cisaillement intenses nécessaires à la dissipation visqueuse, qui agit comme la principale source de chaleur pour faire fondre le polymère.

La vis d"extrusion standard est divisée en trois zones fonctionnelles distinctes, chacune conçue pour une phase spécifique du processus continu.

Dans la zone d"alimentation, l"efficacité du transport repose en grande partie sur le maintien d"un coefficient de friction élevé au niveau de la paroi du fût et d"un faible coefficient de friction sur le pied de vis. Les opérateurs doivent contrôler strictement l"eau de refroidissement de la gorge d"alimentation pour éviter que la résine n"adhère à la racine de la vis, ce qui arrête immédiatement le transport vers l"avant.

La zone de transition dicte la réalité thermodynamique de la fusion. À mesure que le diamètre de la racine augmente progressivement, le matériau est comprimé. Un « lit solide » de granulés non fondus se forme contre le vol arrière, tandis qu"un « bassin de fusion » se rassemble au niveau du vol principal. Le polymère fond principalement à la surface du canon, est gratté par l"avancée du vol et s"accumule dans le bassin de fusion croissant. Un mode de défaillance critique ici est la rupture solide du lit. Si le lit solide se brise prématurément, des morceaux non fondus déferlent vers l"avant dans la zone de dosage, entraînant un débit non fondu et de violentes fluctuations de pression au niveau de la tête de filière.

Une idée fausse très répandue dans les usines est que les bandes chauffantes externes fournissent la majorité de l’énergie nécessaire pour faire fondre le plastique. En réalité, le couple du moteur d"entraînement est converti directement en énergie thermique via une dissipation visqueuse au sein du polymère fondu. Le frottement de cisaillement mécanique généré par la vis rotative contre le polymère hautement visqueux fournit jusqu"à 80 % de l"énergie de fusion pendant les opérations en régime permanent. Les chauffages externes amènent principalement la machine à la température de fonctionnement lors du démarrage initial et maintiennent le point de consigne contre la perte de chaleur ambiante.

Composants clés et architecture du système

La décomposition de l"architecture physique de la machine établit des dimensions d"évaluation claires et objectives pour l"approvisionnement et la maintenance industrielle lourde.

Les extrudeuses nécessitent une transmission de puissance massive à couple élevé et à faible vitesse. Le moteur d"entraînement et la boîte de vitesses doivent fournir une force de rotation constante pour surmonter l"immense résistance du polymère fondu visqueux. L’ensemble de butée est sans doute le composant mécanique le plus critique de l’ensemble de la transmission. Il doit absorber la force axiale massive vers l"arrière générée en poussant la matière fondue à haute viscosité vers l"avant à travers une filière très restrictive. Si vous calculez la pression de la tête multipliée par la section transversale de la vis, la poussée vers l"arrière qui en résulte est énorme. Une butée défaillante entraîne une destruction immédiate et catastrophique de la boîte de vitesses.

Les exigences métallurgiques concernant les vis et les fûts sont particulièrement strictes. Ils doivent résister à une usure abrasive extrême due aux polymères chargés, à des pressions internes élevées et aux dégagements gazeux corrosifs de matériaux tels que le PVC ou les polymères fluorés. Les revêtements de canon bimétalliques, la nitruration profonde et les revêtements en alliages spécialisés sont des traitements standard pour la résistance à l"usure et à la corrosion.

1. Évaluer la profondeur et la dureté de la couche nitrurée. La nitruration gazeuse standard doit atteindre une profondeur d'au moins 0,5 mm à 0,8 mm avec une dureté de surface supérieure à 900 HV.
2. Inspectez les techniques de vol avec revêtement dur. Les applications à forte usure nécessitent des revêtements soudés comme le Colmonoy 56 ou le Stellite sur les rayons de vol pour éviter une perte prématurée de diamètre.
3. Vérifier les tolérances de rectitude et de concentricité. Une vis déformée frottera contre le canon, provoquant un grippage immédiat et une usure métal sur métal catastrophique.
4. Évaluez le processus de coulée de barils bimétalliques. La coulée centrifuge doit garantir une couche d'usure uniforme et sans porosité qui adhère parfaitement à l'acier de support.

Lors de l'évaluation d'un seul fournisseur de vis et de barillets , évaluez ses tolérances d'usinage et ses processus de durcissement des matériaux. Des jeux serrés entre la volée de vis et la paroi du canon sont essentiels pour éviter les fuites sur les volées, ce qui réduit considérablement l'efficacité du pompage et augmente le temps de séjour, conduisant à une dégradation du matériau.

L"extrudeuse doit s"interfacer de manière transparente avec des géométries de matrice spécifiques pour dicter la forme du produit final. Qu"il s"agisse de filières plates pour le moulage de tôles ou de filières annulaires pour les tubes et les films soufflés, la conception de la tête de filière doit maintenir l"uniformité de pression et de température établie par la zone de dosage. Une mauvaise intégration en aval provoque des déséquilibres de flux, conduisant à des produits déformés, soumis à des contraintes ou hors spécifications.

Configurations et personnalisation spécifiques aux applications

Différents secteurs manufacturiers nécessitent des conceptions de vis très spécifiques pour atteindre les résultats de production ciblés. Les géométries standard à usage général offrent rarement des performances optimales dans les diverses familles de polymères.

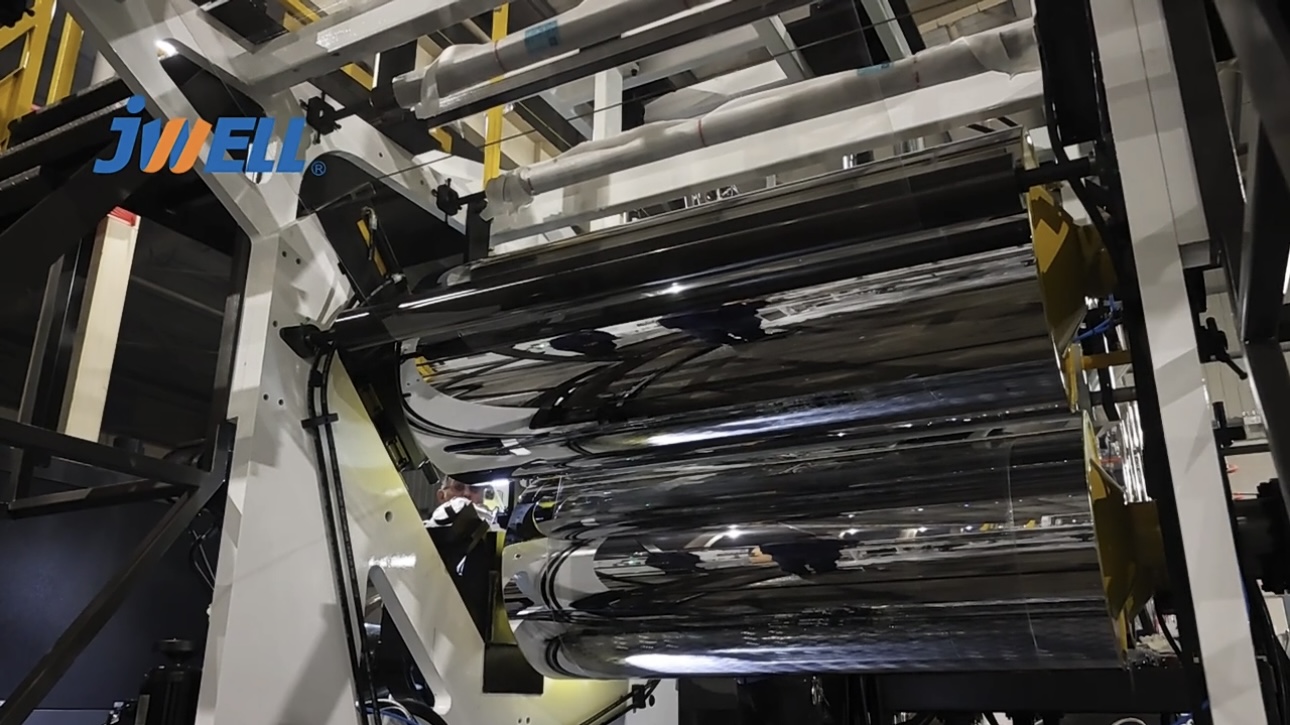

La production de bandes plates exige une extrême uniformité de fusion. Une vis d'extrusion de feuilles et de films se concentre principalement sur la prévention des variations de jauge et des défauts optiques tels que les gels, les produits non fondus ou les lignes d'écoulement. Ces vis intègrent fréquemment des volées de barrières dans la zone de transition. Une barrière sépare physiquement le lit solide du bain de fusion, empêchant absolument la rupture du lit solide et garantissant uniquement l'avancée du polymère entièrement fondu. De plus, des mélangeurs Maddock, ananas ou à cisaillement en spirale sont incorporés à l'extrémité de la zone de dosage pour une homogénéisation thermique et distributive améliorée juste avant que la matière fondue n'entre dans la filière plate.

L’application de couches isolantes et protectrices sur des fils et câbles électriques à des vitesses de ligne élevées présente des réalités opérationnelles uniques. Le processus nécessite l"intégration de matrices à tête cruciforme et exige une stabilité extrême à haute pression pour garantir une épaisseur de revêtement uniforme et sans défaut autour du conducteur en cuivre ou en aluminium à déplacement rapide. Même une légère surtension dans cette application provoque immédiatement des points dénudés, des diamètres surdimensionnés ou des échecs aux tests d"étincelles.

Les approches universelles compromettent gravement le rendement et la qualité. Une conception de vis d'extrusion personnalisée optimise le rapport longueur/diamètre (L/D) et le taux de compression en fonction de l'indice de fluidité (MFI), de la densité apparente, de la sensibilité au cisaillement et de la stabilité thermique de la résine spécifique.

Extrudeuses monovis ou bivis : une évaluation comparative

Le choix entre les technologies à vis simple ou double nécessite un cadre clair et impartial basé sur des compromis opérationnels, la complexité mécanique et la valeur globale de la production.

Les extrudeuses à double vis offrent un mélange dispersif et distributif supérieur. Leurs vis à engrènement sont absolument essentielles pour composer des matériaux fortement chargés, allier des polymères distincts et incorporer des charges élevées de colorants ou d"additifs. Cependant, les extrudeuses monovis sont généralement beaucoup plus efficaces et stables pour créer une pression élevée et constante. Cela en fait le choix préféré pour les opérations de formage de profilés où la résistance à la matrice est importante.

Les vis simples présentent des coûts d’investissement et de maintenance nettement inférieurs. Les vis jumelées impliquent des boîtes de vitesses très complexes pour entraîner deux arbres à proximité immédiate, des taux d"usure plus élevés en raison des forces d"engrenage et des coûts de remplacement énormes pour les éléments de vis modulaires et les barillets segmentés.

Les machines modernes à vis unique évoluent rapidement vers des vitesses de vis plus élevées et des conceptions de barrières spécialisées. Ces avancées réduisent l"écart de performances avec les extrudeuses à double vis pour des applications spécifiques, offrant des taux de mélange et de sortie améliorés sans les frais de maintenance supplémentaires des systèmes à double vis.

1. Spécifiez une vis unique pour le traitement de matériaux vierges ou pré-composés où la stabilité de la pression est la principale exigence.
2. Spécifiez une seule vis pour les opérations d’extrusion de profilés standard, de fabrication de tuyaux et de film soufflé.
3. Spécifiez une seule vis pour le revêtement des fils et des câbles lorsque les vitesses de ligne élevées exigent une distribution de matière fondue constante et sans surtension.
4. Spécifiez une seule vis pour les applications de moulage de feuilles utilisant des polyoléfines standard ou du PET.

Évaluation des fournisseurs et atténuation des risques de mise en œuvre

Une mauvaise sélection des fournisseurs entraîne d’énormes risques de mise en œuvre, notamment une usure prématurée des équipements, une production incohérente et des temps d’arrêt prolongés et coûteux.

Un fabricant qualifié d’extrudeuse monovis doit démontrer de solides capacités internes d’ingénierie et de modélisation rhéologique. Ils doivent fournir des données transparentes sur l’approvisionnement métallurgique de leurs fûts et vis, prouvant l’origine et le traitement de l’acier. De plus, des tests de performances vérifiables, tels que des tests d'acceptation en usine (FAT) rigoureux utilisant vos résines de production spécifiques, ne sont pas négociables avant d'autoriser la livraison de l'équipement.

L'usure des vis et du canon est inévitable en raison de l'abrasion et de la corrosion continues. Un partenariat avec un fournisseur qui fournit un service complet de machines d’extrusion de plastique est crucial pour une rentabilité à long terme. Cela comprend l'établissement de calendriers de maintenance prédictive, la garantie d'une disponibilité rapide des pièces de rechange et l'offre de services professionnels de reconstruction ou de revêtement de vis pour prolonger la durée de vie de vos biens d'équipement.

Conclusion

1. Vérifiez immédiatement vos lignes d'extrusion actuelles pour détecter tout signe de montée de pression, de non-fusion ou de charge excessive du moteur, en documentant les paramètres de fonctionnement exacts lors de ces événements.
2. Compilez une liste complète de vos formulations de matériaux spécifiques, y compris la densité apparente, l'indice de fusion et les pourcentages de rebroyage, pour servir de référence pour toute mise à niveau de l'équipement.
3. Retirez vos vis existantes lors de la prochaine fenêtre de maintenance et mesurez les diamètres extérieurs du vol avec des micromètres pour calculer les taux d'usure exacts et la durée de vie restante.
4. Consultez un fabricant spécialisé pour exécuter une simulation rhéologique personnalisée basée sur vos matériaux documentés afin de déterminer si un vol de barrière ou un mélangeur spécialisé augmentera votre rendement.

FAQ

Q : Quel est le rapport L/D standard pour une extrudeuse monovis ?

R : Un rapport longueur/diamètre (L/D) standard varie généralement de 24 : 1 à 30 : 1. Des applications spécifiques dictent le rapport exact. Des rapports plus courts comme 20:1 sont utilisés pour les matériaux sensibles au cisaillement comme le PVC afin de minimiser le temps de séjour. Des rapports plus longs de 33:1 ou plus sont nécessaires pour le traitement des polyoléfines à haut rendement et les applications nécessitant une capacité de mélange et de fusion étendue.

Q : Comment une extrudeuse monovis génère-t-elle de la chaleur ?

R : La chaleur est générée par un équilibre entre la friction de cisaillement mécanique et les réchauffeurs externes du baril. La vis rotative crée une friction intense au sein du polymère visqueux, convertissant le couple du moteur d"entraînement directement en énergie thermique via une dissipation visqueuse. Les chauffages externes fournissent principalement la chaleur de démarrage initiale et maintiennent le profil de température contre les pertes ambiantes.

Q : Une extrudeuse à vis unique peut-elle être utilisée pour le mélange ?

R : Il présente de sérieuses limites en termes de mélange par rapport aux vis jumelles, car il ne dispose pas du mélange dispersif intensif requis pour les charges d"additifs élevées ou la décomposition des agglomérats. Cependant, l"incorporation de sections de mélange spécialisées telles que Maddock ou des mélangeurs à spirale agit comme une atténuation partielle pour les tâches de composition ou de mélange de couleurs très légères.

Q : Qu"est-ce que la « rupture du lit solide » et comment affecte-t-elle la qualité du produit ?

R : La rupture du lit solide se produit lorsque le lit de polymère non fondu dans la zone de transition se fracture prématurément avant de fondre complètement. Cela permet aux morceaux solides non fondus d"entrer dans la zone de dosage et de traverser la filière, ce qui entraîne de graves défauts de surface, des gels et de violentes poussées de pression.

Q : Qu’est-ce qui cause la surtension dans une extrudeuse monovis ?

R : Les surtensions sont généralement causées par des défauts techniques tels qu"une alimentation incohérente depuis la trémie, des profils de température inappropriés qui provoquent un pontage au niveau de la gorge d"alimentation, une rupture du lit solide dans la zone de transition ou une inadéquation fondamentale entre la géométrie de la vis et la rhéologie spécifique de la résine.

Q : À quelle fréquence une vis et un barillet d’extrusion doivent-ils être remplacés ?

R : Les délais de remplacement varient considérablement en fonction des matériaux de traitement. Le traitement de polymères chargés de verre hautement abrasifs peut nécessiter un remplacement tous les 1 à 2 ans. Le traitement de polyoléfines propres et vierges peut permettre aux composants de durer de 5 à 10 ans. Les mesures de routine de l’usure au micromètre sont essentielles pour déterminer les calendriers de remplacement exacts.

Q : Quel est le taux de compression en extrusion ?

R : Le taux de compression est le rapport entre la profondeur de vol dans la zone d"alimentation et la profondeur de vol dans la zone de dosage. Il détermine exactement le degré de compression du polymère lors de sa fusion, ce qui est essentiel pour expulser l"air emprisonné et assurer un transfert de chaleur uniforme dans le bain de fusion.
