Vous êtes-vous déjà demandé comment les produits en plastique obtiennent leur forme? Les extrudeurs en plastique sont le secret de cette transformation. Ils font fondre et moulent des pastilles brutes en formes continues. Dans cet article, vous apprendrez ce qu'est une extrudeuse en plastique, son rôle dans la fabrication et un aperçu du processus d'extrusion.
Une extrudeuse en plastique se compose principalement de trois pièces clés: la vis, le canon et le moteur. Le moteur alimente la vis, qui tourne à l'intérieur du canon. Le canon contient le matériau plastique et fournit la chaleur nécessaire pour la faire fondre. Ensemble, ces pièces fonctionnent pour convertir les granulés en plastique brut en un produit en forme continue et en forme.

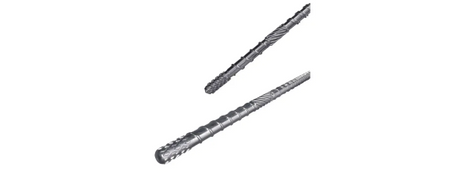

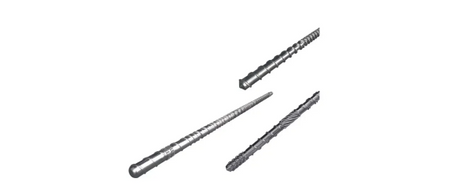

La vis est le cœur de l'extrudeuse. Il fait avancer les granulés en plastique, les fait fondre par la friction et la chaleur, et les mélange pour assurer l'uniformité. La vis a trois zones:
Zone d'alimentation: c'est là que les granulés en plastique entrent. Le canal à vis ici est profond pour contenir beaucoup de matériau.
Zone de compression: La profondeur du canal diminue, comprimant le plastique et poussant les poches d'air.
Zone de mesure: le plastique est complètement fondu et mélangé, prêt à être façonné.
La conception de la vis, y compris sa longueur et son diamètre, affecte l'efficacité du plastique fondu et se déplace. Un rapport de longueur / diamètre commun est d'environ 24: 1, ce qui signifie que la vis est 24 fois plus longue qu'elle est large. Ce rapport équilibre l'efficacité et le débit de fonte.
Le canon est une chambre cylindrique qui abrite la vis. Il est chauffé à l'extérieur pour aider à faire fondre le plastique. La surface interne du baril est lisse et souvent recouverte de matériau résistant à l'usure pour gérer l'abrasion des pastilles en plastique et des additifs.
Le dégagement entre les vols à vis et le canon est essentiel. Trop serré et frottement provoque une surchauffe; Trop lâche et les fuites de matériaux réduisent l'efficacité. Le dégagement typique varie de 0,125 à 0,25 mm, selon la taille de la vis.
Certains barils incluent des caractéristiques spéciales comme les rainures pour améliorer l'alimentation des plastiques ou évents glissants pour éliminer les gaz pendant l'extrusion. Le canon fonctionne en étroite collaboration avec la vis pour maintenir la température et la pression, assurant un processus d'extrusion en douceur.
CONSEIL: Inspectez régulièrement le dégagement entre la vis et le canon; La petite usure peut améliorer la production, mais des risques excessifs surchauffent et une mauvaise qualité des produits.
Les extrudeurs en plastique sont disponibles en différents types, chacun conçu pour des applications spécifiques et des besoins de manutention des matériaux. Comprendre ces types aide les fabricants à choisir la bonne extrudeuse pour leurs objectifs de production.
L'extrudeuse à vis unique est le type le plus courant. Il utilise une vis à l'intérieur d'un baril chauffé pour fondre et pousser le plastique vers l'avant. Cette extrudeuse est simple, fiable et idéale pour fondre et façonner la plupart des thermoplastiques. Il excelle dans les applications nécessitant une production continue de formes uniformes comme les tuyaux, les feuilles et les films.
Son principal avantage est la facilité de fonctionnement et de maintenance. Cependant, il offre une capacité de mélange limitée. Si le processus exige un mélange approfondi ou une manipulation de matériaux complexes, d'autres types d'extrudeurs pourraient être meilleurs.
extrudeuses à double vis ont deux vis qui tournent à l'intérieur du baril. Ces vis peuvent être co-rotantes (tournant dans la même direction) ou contre-rotation (directions opposées). Cette conception améliore l'efficacité du mélange, de la fusion et de la composition.
Ils manipulent des matériaux avec des charges, des additifs ou des mélanges mieux que les vis simples. Les industries utilisent des extrudeuses à deux vis pour la composition, la production de MasterBatch et le traitement des plastiques thermiques ou difficiles ou difficiles.
Les vis d'intermèle offrent un excellent matériau qui transmet et cisaillement, garantissant une sortie uniforme. Ils permettent également un meilleur contrôle sur la température et la pression pendant l'extrusion.
Les extrudeuses à triple vis sont moins courantes mais offrent des avantages uniques. Avec trois vis travaillant ensemble, ils offrent encore mieux le mélange et la fusion que les vis jumelles. Ce type convient aux applications spécialisées nécessitant un cisaillement élevé ou un contrôle de température précis.
Les extrudeurs à triple vis gèrent les matériaux qui nécessitent un traitement délicat ou qui ont des formulations complexes. Ils améliorent également les taux de sortie et la cohérence des produits. Leur complexité les rend plus chers et nécessite un fonctionnement qualifié.
Les extrudeuses à deux étapes combinent deux vis en séquence, souvent une seule vis suivie d'une vis à double vis ou de deux vis jumelles. La première étape se concentre sur la fusion et le dégazage, tandis que le second gère le mélange et la mise en forme.
Cette configuration est idéale pour l'extrusion ventilée, où l'élimination de l'humidité ou des gaz du plastique est crucial. Il améliore la qualité des produits en réduisant les défauts causés par de l'air piégé ou des volatils.
Les extrudeurs de deux étapes sont courants dans la production de films, de feuilles et de matériaux composés de haute qualité. Ils offrent une flexibilité et un meilleur contrôle sur le processus d'extrusion.
CONSEIL: Choisissez le type d'extrudeuse en fonction de la complexité des matériaux et des besoins de production - vis à vingtaux pour les fonte simples, les vis jumelles ou triples pour un mélange et une composition améliorés, et des extrudeurs à deux étapes pour les sorties ventilées et de haute qualité.
Le processus d'extrusion commence dans la zone d'alimentation. Ici, les granulés en plastique cru entrent dans l'extrudeuse à travers la trémie. Le canal de la vis dans cette zone est profond, ce qui lui permet de contenir une bonne quantité de matériau. La vis tourne, déplaçant doucement les pastilles vers l'avant. À ce stade, le plastique est toujours solide et froid. Le travail principal de la zone d'alimentation consiste à transporter les granulés régulièrement dans le canon sans colmatage ni reflux.
Le canon dans cette zone est chauffé légèrement mais pas assez pour faire fondre le plastique. Au lieu de cela, la friction entre les pastilles et la vis aide à augmenter un peu la température. Une bonne alimentation est cruciale car un débit inégal peut provoquer des défauts plus tard. Certains extrudeurs utilisent ici des barils rainurés pour aider à saisir des matériaux glissants comme le polyéthylène, améliorant la cohérence des aliments.
Après la zone d'alimentation, le plastique entre dans la zone de compression. Le canal à vis devient progressivement moins profond, en serrant les pastilles en plastique ensemble. Cette compression augmente la pression, poussant de l'air piégé et de l'humidité entre les granulés. L'élimination de ces gaz empêche les bulles et les points faibles du produit final.
Alors que le canal se rétrécit, la frottement et la chaleur du baril font fondre le plastique. Le matériau passe des pastilles solides à une masse épaisse et fondue. La conception de la zone de compression affecte l'efficacité de la fusion. Une vis bien conçue ici assure une fusion approfondie, empêchant des morceaux ou une surchauffe non mis en œuvre.
Cette zone prépare également le plastique pour le mélange. La chaleur et la pression uniformes garantissent que la fonte est cohérente. Si la pression est trop basse, des poches d'air restent; Trop haut et le matériau pourrait se dégrader. Ainsi, le contrôle de la température et de la vitesse de vis est vital.
La dernière étape est la zone de mesure. Ici, la profondeur du canal reste constant mais est beaucoup moins profonde que la zone d'alimentation. À ce stade, le plastique est complètement fondu et homogénéisé. La vis pousse la fonte vers l'avant à un rythme régulier, assurant un flux uniforme à travers la filière.
Cette zone contrôle la forme finale et la qualité du produit extrudé. Il maintient la pression stable et mélange soigneusement la fonte. Certaines vis comportent des sections spéciales comme les têtes de mélange Maddock ici. Ceux-ci aident à éliminer les particules non soumises restantes et à améliorer l'uniformité thermique.
La zone de mesure détermine également le taux de sortie et la finition de surface. Un flux fluide et régulier empêche les défauts comme les surtensions ou les textures rugueuses. Un contrôle précis sur cette zone conduit à des produits en plastique de haute qualité.
CONSEIL: Surveillez la température et la pression étroitement dans chaque zone d'extrusion pour maintenir une qualité de fusion cohérente et empêcher les défauts.
Le rapport longueur / diamètre (L / D) est un facteur crucial dans l'efficacité d'extrusion. Il compare la longueur de la vis à son diamètre. Un rapport commun est d'environ 24: 1, ce qui signifie que la longueur de vis est 24 fois son diamètre. Les vis plus longues offrent plus de temps et d'espace pour que les granulés en plastique fondent et mélangent, améliorant la production et la qualité. Cependant, trop longtemps peut augmenter les coûts et la consommation d'énergie. Les vis courtes peuvent ne pas faire fondre complètement le matériau, provoquant des défauts. Le choix du bon L / D dépend du type de plastique et des besoins de production.
Le rapport de compression mesure la quantité de canal de vis se rétrécit de la zone d'alimentation à la zone de mesure. Il s'agit du rapport du volume de canal au début du volume à la fin de la zone de compression. Habituellement, il varie entre 2 et 4. Un rapport de compression plus élevé signifie plus de pression et une meilleure fonte, en serrant l'air et l'humidité. Trop élevé peut provoquer une surchauffe ou une dégradation des matériaux. Un ratio faible peut laisser des pastilles non fondues ou des gaz piégés. L'équilibrage de ce rapport assure une fusion efficace et un produit fort et cohérent.
La largeur du vol fait référence à l'épaisseur des vols de la vis - les lames hélicoïdales sur la vis. En règle générale, il représente environ 10% du diamètre du canon. Les vols qui sont trop larges de la longueur des vis à déchets et génèrent un excès de chaleur due au frottement. Les vols étroits peuvent permettre au matériau de se fuite, en réduisant la pression et l'efficacité. Les coins de vol arrondis empêchent la stagnation lorsque le vol rencontre la racine de vis, améliorant le débit.
La profondeur du canal est l'espace entre les vols et le noyau de vis. Il varie le long de la longueur de la vis: profondément dans la zone d'alimentation pour maintenir les pastilles, moins profonde dans la zone de compression pour construire la pression, et la plus profonde dans la zone de mesure pour pousser le plastique fondu vers l'avant. La profondeur appropriée du canal garantit une alimentation en douceur, une fusion efficace et une sortie régulière.
La section Maddock est une partie spéciale de la vis, généralement près de sa fin. Il s'étend environ deux fois le diamètre de la vis de la longueur. Au lieu des vols en spirale habituels, il a de grandes rainures appelées flûtes disposées par paires. Chaque flûte d'entrée a une flûte de sortie assortie, séparée par une crête barrière.
Le plastique en fusion s'écoule dans les flûtes d'entrée, traverse la crête de barrière et sort par les flûtes de sortie. Les granulés non mis en œuvre sont cisaillés et aplatis avant de passer. Cette conception aide à éliminer les particules non soumises et améliore l'uniformité thermique en gardant une fonte plus fraîche plus longtemps dans les zones de cisaillement élevé.
La section Maddock agit plus comme une passoire qu'à un mélangeur. Il garantit que le plastique uniforme entièrement fondu avance, améliorant la qualité du produit.
Les vis de barrière comportent un vol supplémentaire qui divise la zone de compression en deux canaux: un pour les granulés solides et un pour le plastique fondu. Le canal à granules transporte des matières premières, tandis que le canal de fonte recueille du plastique fondu.
Le dégagement entre le vol supplémentaire et le baril est suffisamment large pour laisser le plastique en fusion couler en arrière mais assez étroit pour bloquer les granulés. Cela oblige les granulés à se frotter les uns contre les autres, générant plus de chaleur par friction et améliorant l'efficacité de fusion.
Au fur et à mesure que les granulés fondent, le canal de fonte pousse et le canal de granulés rétrécit. Finalement, toutes les granulés se tournent vers la fonte et la vis revient à une conception à canal unique dans la zone de mesure.
Les vis de barrière augmentent la vitesse de fusion et la sortie sans augmenter la vitesse de vis, réduisant l'usure et la consommation d'énergie. Ils se combinent souvent avec des sections Maddock ou d'autres mélangeurs pour une meilleure qualité de fusion.
L'extrusion ventilée utilise une longue vis avec un trou de ventilation dans le canon, généralement à environ 70% sur la longueur. La première partie fond complètement le plastique, puis l'évent élimine l'air, l'humidité et les gaz volatils en appliquant un vide.
Après l'évacuation, la fusion se récomprise, se mélange et se déplace vers la matrice. Ce processus améliore la qualité des produits en réduisant les bulles, les vides et les défauts.
L'évent permet également d'ajouter des matériaux comme les agents moussants, la ferraille ou les additifs directement dans la fusion. Même les charges non furieuses comme la fibre de verre peuvent être introduites ici, réduisant l'abrasion sur la vis.
Les extrudeurs ventilés nécessitent une conception minutieuse. La deuxième étape de vis doit pomper fondre contre la pression de la matrice, ou le plastique fondu peut s'échapper à travers l'évent. Les vis ventilées typiques manipulent des pressions jusqu'à environ 2500 psi. Pour des pressions plus élevées, des pompes à engrenages ou une alimentation contrôlée sont nécessaires.
Les extrudeurs en plastique jouent un rôle essentiel dans divers secteurs de fabrication. Leur capacité à transformer les matériaux plastiques bruts en produits en forme continue et en forme les rend indispensables. Ci-dessous, nous explorons quelques applications clés où les extrudeurs en plastique sont couramment utilisés.
L'une des utilisations les plus populaires des extrudeurs en plastique est la production de filaments pour l'impression 3D. L'extrudeuse fait fondre les pastilles en plastique et les forme en brins minces et uniformes. Ces filaments doivent avoir un diamètre et une résistance cohérents pour l'impression 3D fiable.
Des matériaux comme PLA, ABS et PETG sont souvent utilisés. Le contrôle précis de la température et la conception de la température de l'extrudeuse garantissent que le filament est lisse et exempt de bulles ou de points faibles. Les fabricants peuvent également ajouter des maîtrises en couleur pendant l'extrusion pour produire des filaments de différentes couleurs.
Les extrudeurs en plastique sont essentiels pour fabriquer des feuilles et des films utilisés dans l'emballage, la construction et l'agriculture. Le plastique en fusion sort de l'extrudeuse à travers une matrice plate, formant des feuilles ou des films continus.
Ces feuilles peuvent être épaisses ou minces, rigides ou flexibles, selon le type de plastique et les conditions d'extrusion. Les plastiques communs comprennent le polyéthylène, le polypropylène et le PVC.
Les lignes d'extrusion pour les feuilles et les films incluent souvent des rouleaux de refroidissement ou des couteaux d'air pour refroidir et solidifier rapidement le matériau. Ce processus permet une production à grande vitesse de grands volumes de feuilles en plastique ou de films utilisés pour les sacs, les wraps ou les panneaux.
La composition consiste à mélanger les plastiques de base avec des additifs, des charges ou des renforts pour améliorer les propriétés telles que la résistance, la couleur ou la résistance aux flammes. Les extrudeurs en plastique, en particulier les types de vis à deux, excellent au mélange complet.
La production de MasterBatch crée des couleurs concentrées ou des granulés additifs que les fabricants se mélangent dans du plastique brut pendant le traitement. Les extrudeurs font fondre et mélanger la résine de base avec des pigments ou des additifs uniformément, puis en plongeant le mélange.
Ces matériaux composés permettent aux fabricants de personnaliser les produits en plastique pour des applications spécifiques, telles que les pièces automobiles, l'électronique ou les biens de consommation.
Comprendre les extrudeurs en plastique consiste à reconnaître leurs composants clés: la vis, le baril et le moteur. Ces pièces fonctionnent ensemble pour transformer le plastique brut en produits en forme. Différents types d'extrudeurs, comme une vis unique, une vis jumelle et à deux étages, répondent à divers besoins de production. Les tendances futures de la technologie d'extrusion se concentrent sur l'amélioration de l'efficacité et de la qualité des produits. Des entreprises comme Jwell proposent des extrudeurs avancés, offrant de la valeur grâce à des conceptions innovantes et des performances fiables, garantissant des résultats de haute qualité pour diverses applications.
R: Une extrudeuse en plastique est utilisée pour faire fondre et façonner les matériaux plastiques bruts en produits continus et en forme comme des filaments, des feuilles et des films.
R: La vis dans une extrudeuse en plastique fait avancer les granulés en plastique, les fait fondre par la friction et la chaleur, et les mélange pour assurer l'uniformité, divisée en zones d'alimentation, de compression et de mesure.
R: Les extrudeurs en plastique à deux vis offrent une meilleure efficacité de mélange et de composition, idéal pour les matériaux avec des charges, des additifs ou des mélanges, contrairement aux extrudeurs à vis unique.
R: Le coût d'une extrudeuse en plastique dépend de son type, de sa complexité, des caractéristiques comme l'extrusion ventilée et des matériaux qu'il peut gérer, les modèles avancés étant généralement plus chers.
R: Vérifiez le dégagement entre la vis et le canon, maintenez les réglages de température appropriés et assurez-vous que la conception de la vis convient au matériau pour éviter la surchauffe dans une extrudeuse en plastique.
