Imaginez un monde sans produits en plastique - pas de bouteilles, pas d'emballage, pas de jouets. Les extrudeurs en plastique rendent ces articles possibles. Ces machines façonnent le plastique brut dans les éléments essentiels de tous les jours, jouant un rôle crucial dans l'industrie du traitement des plastiques. Dans ce guide, vous vous renseignerez sur les différents types d'extrudeurs et leurs applications, vous aidant à choisir le bon pour vos besoins.
Une extrudeuse en plastique est une machine utilisée pour façonner les matériaux plastiques en les forçant à travers un dé en forme. Il chauffe le plastique cru, le fait fondre, puis le pousse pour former des formes continues comme des tuyaux, des feuilles ou des profils. Considérez-le comme une seringue géante qui fond et moule en plastique en continu. Ce processus est essentiel pour fabriquer de nombreux produits en plastique de tous les jours.
Une extrudeuse se compose principalement de:
Hopper: où les granulés ou les poudres en plastique cru entrent.
Barrel: Une chambre chauffée qui fond le plastique.

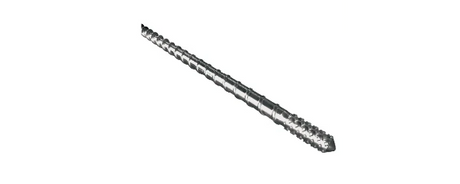

Vis: un arbre rotatif à l'intérieur du canon qui se déplace et mélange le plastique.
Ratters: entourer le canon pour maintenir la bonne température.
Die: L'ouverture en forme qui forme le plastique dans le profil souhaité.
MOTEUR: alimenter la rotation de la vis.
Chaque partie joue un rôle vital. La trémie alimente le matériau, le baril le chauffe, la vis pousse et se mélange, et la matrice façonne le plastique fondu.
Le processus commence lorsque le plastique brut pénètre dans la trémie. La vis tourne à l'intérieur du canon chauffé, déplaçant le plastique vers l'avant. La friction et la chaleur font fondre le plastique, le transformant en liquide visqueux. La conception de la vis aide à mélanger le matériau uniformément et à éliminer les bulles d'air.
Une fois fondu, le plastique atteint le dé. La forme de la matrice détermine la forme du produit final, comme un tuyau ou une feuille. Le plastique sort de la matrice en continu, refroidissant et se solidifiant à mesure qu'il s'éloigne de la machine.
Cette méthode permet une production cohérente à grande vitesse de pièces en plastique. Le réglage de la vitesse de vis, de la température et de la forme peut personnaliser la sortie pour différents matériaux et produits.
Les extrudeurs en plastique diffèrent principalement par le nombre et la conception de leurs vis. La conception de vis affecte la façon dont la machine traite le plastique, son efficacité et les types de produits qu'il peut fabriquer. Ici, nous explorons les trois principaux types: des extrudeurs à échelle unique, à double vis et à trois vis.
Les extrudeurs à vis unique sont le type le plus fondamental et le plus largement utilisé. Ils ont une vis rotative à l'intérieur d'un canon chauffé. Cette vis pousse les granulés en plastique vers l'avant, les fonte et les mélangeant alors qu'ils se déplacent vers la filière. Ces extrudeurs sont idéaux pour le traitement des matériaux granulés, tels que les granules en plastique.
Caractéristiques clés:
Structure simple et facile à entretenir
Vitesse d'extrusion plus lente par rapport aux types multi-vis
Temps de séjour plus long, ce qui aide à une fusion approfondie
Aucune capacité d'auto-auto-auto-autonettaine, ils peuvent donc nécessiter un nettoyage manuel
Les extrudeurs à vis unique sont couramment utilisés pour fabriquer des tuyaux, des feuilles, des plaques et des profils où le matériau est déjà granulé.
Les extrudeurs à double vis ont deux vis qui tournent à l'intérieur du baril. Ces vis peuvent être disposées de différentes manières: parallèle ou conique, co-rotating ou contre-rotation. Les extrudeuses à double vis sont plus avancées et polyvalentes que les machines à vis.
Les avantages comprennent:
Sortie plus élevée et vitesses d'extrusion plus rapides
Temps de séjour plus court à matériaux, adapté à l'alimentation en poudre ou en matières mélangées
Capacité d'autonomie due aux vis de l'intermeshing
Meilleures capacités d'extrusion de mélange, de composition et de réactivité
Les extrudeurs à double vis excellent dans le traitement des poudres et des matériaux mixtes, tels que les composés en PVC pour les portes et les fenêtres. Ils sont largement utilisés dans la modification physique et chimique des plastiques, y compris le remplissage, le renforcement et le durcissement.
Les extrudeurs à trois vis sont moins courants mais offrent des avantages uniques. Ils ont trois vis disposées sur une ligne, toutes tournant dans la même direction. Cette configuration crée deux paires de vis intermeshing, augmentant les effets de mélange et de pétrissage.
Avantages:
Mastication et mélange améliorés des matériaux
Augmentation de la production sans augmenter considérablement la consommation d'énergie
La longueur de vis plus courte réduit la contrainte et l'usure mécaniques
Efficacité de traitement améliorée pour certains polymères
Les extrudeurs à trois vis conviennent aux applications spécialisées où un mélange amélioré et un débit plus élevé sont nécessaires.
Les extrudeurs à échelle unique et à double vis diffèrent considérablement en conception et en performances. Les extrudeurs à vis unique ont une vis à l'intérieur du canon. Ils offrent une structure plus simple et sont plus faciles à entretenir. Ils fournissent des vitesses d'extrusion plus lentes et un temps de séjour plus long pour le matériau. Ce temps de séjour plus long permet d'assurer une fusion approfondie des pastilles en plastique.
Les extrudeuses à double vis ont deux vis qui tournent à l'intérieur du canon. Ceux-ci peuvent être co-rotants ou contre-rotants, et disposés parallèles ou coniques. Les extrudeurs à double vis sont plus complexes mais offrent des vitesses d'extrusion plus rapides et une sortie plus élevée. Leur temps de séjour plus court convient à la poudre et à l'alimentation des matériaux mélangés. Les vis d'intermèment offrent un effet autonettoyant, réduisant les temps d'arrêt pour l'entretien. Ils excellent également dans le mélange et la composition des plastiques.
| EXTRUSITION | DE | LA FÉRAX |
|---|---|---|
| Nombre de vis | 1 | 2 |
| Complexité de structure | Simple | Complexe |
| Vitesse d'extrusion | Ralentissez | Plus rapide |
| Temps de séjour matériel | Plus long | Plus court |
| Forme de matériau approprié | Boulettes | Poudres, matériaux mixtes |
| Capacité d'autonomie | Non | Oui |
| Mélange et composant | Basique | Excellent |
Les extrudeuses à vis unique sont idéales pour traiter les plastiques granulés. Ils sont couramment utilisés pour produire des tuyaux, des feuilles, des assiettes et des profils. Leur vitesse plus lente et le rythme de fusion plus longue qui nécessitent des matériaux qui nécessitent une manipulation douce.
Les extrudeurs à double vis gèrent directement les poudres et les matières premières mixtes. Ils sont largement utilisés dans la production de profil PVC, où les poudres et les additifs se mélangent pendant l'extrusion. Les industries bénéficient de leur capacité d'extrusion réactive, permettant des modifications chimiques pendant le traitement. Les applications comprennent la composition, le remplissage, la durcissement et le renforcement des plastiques.
Extrudeurs à vis
Avantages:
Une conception simple signifie une maintenance plus facile et un coût moindre.
Le temps de séjour plus long permet une fusion approfondie.
Convient aux matériaux granulés standard.
Inconvénients:
La sortie plus lente limite la production de masse.
Pas d'autonomie; Nettoyage manuel nécessaire.
Capacité de mélange limitée.
Extrudeurs à double vis
Avantages:
Débit plus élevé et extrusion plus rapide.
L'autonomie réduit les temps d'arrêt.
Mélange et composant supérieur.
Gère directement les poudres et les matériaux mélangés.
Inconvénients:
Une conception plus complexe entraîne un coût plus élevé.
Nécessite plus d'expertise de maintenance.
Le temps de séjour plus court peut ne pas convenir à tous les matériaux.
Les extrudeurs à double échelle divisés améliorent la conception traditionnelle à double vis. Leurs barils sont intégrés et ne peuvent pas être ouverts, contrairement aux extrudeurs à double vis conventionnels. Les vis utilisent une conception 'Building Block ', où les éléments de vis glissent sur un mandrin central. Cette configuration modulaire permet un réglage facile de la configuration de la vis.
Cette flexibilité permet d'équilibrer les besoins souvent conflictuels de la polyvalence et de la spécificité des vis. Les éléments de vis peuvent être disposés pour différentes tâches: l'alimentation, la fusion, le mélange, le cisaillement, la ventilation et la pression. Cette conception est idéale pour les matériaux nécessitant un contrôle précis sur la plastification et la composition.
Les extrudeurs à double vis divisés sont souvent utilisés dans les industries ayant besoin de conditions de traitement personnalisées, telles que des polymères spécialisés ou des additifs pour aggraver. Ils offrent une amélioration de la stabilité et de l'efficacité des processus par rapport aux conceptions à échelle fixe.
Les extrudeurs ventilés comprennent un port d'échappement dans la section centrale du baril. Cette conception permet aux gaz et à l'humidité piégés dans la fusion en plastique de s'échapper pendant l'extrusion. Les extrudeurs ventilés aident à éviter les défauts causés par des gaz résiduels, tels que des bulles ou des points faibles.
Ces extrudeurs sont particulièrement utiles pour les polymères hygroscopiques - ceux qui absorbent l'humidité de l'air. Les exemples incluent le PVC rigide, l'ABS, le nylon, le polyoxyméthylène et le méthacrylate de polyméthyle. Normalement, ces matériaux nécessitent du séchage avant le traitement, ce qui prend du temps et coûteux.
L'utilisation d'une extrudeuse ventilée réduit ou élimine le besoin de pré-séchage. L'évent élimine l'humidité et les gaz volatils pendant la fusion. Cela conduit à une meilleure qualité de produit et à une production plus efficace.
Les extrudeurs à rouleaux planétaires diffèrent des extrudeurs à vis en utilisant plusieurs rouleaux d'intermèse au lieu des vis. Ces rouleaux tournent autour d'un axe central, pétrissant et cisaillement soigneusement le matériau.
Cette conception offre un excellent mélange et composant, en particulier pour les matériaux hautement remplis ou sensibles à la chaleur. L'action planétaire offre une grande surface pour le transfert de chaleur et le cisaillement, améliorant la qualité de la plastification.
Les extrudeurs à rouleaux planétaires sont souvent utilisés dans la composition avancée, tels que la production de masterbatches, les élastomères thermoplastiques ou les processus d'extrusion réactifs. Ils peuvent gérer les matériaux difficiles à traiter et offrir un contrôle précis sur la température et le cisaillement.
Les extrudeurs de RAM diffèrent des extrudeurs de vis traditionnels en n'utilisant pas du tout des vis. Au lieu de cela, ils comptent sur un puissant piston ou un piston pour pousser le matériau plastique à travers la filière. Cette méthode utilise une action d'estampage ou de coupage pour façonner le plastique. Les extrudeurs de RAM sont moins courants mais servent des rôles importants dans des applications spécifiques où un contrôle précis sur la compression et la fusion des matériaux est nécessaire.
Il existe deux principaux types d'extrudeurs RAM: horizontal et vertical. Les deux types fonctionnent en poussant un matériau préchauffé ou plastifié en avant à travers une ouverture de matrice pour former la forme souhaitée. Les premières extrudeuses de RAM fonctionnaient par intermittence, ce qui signifie que le piston a poussé le matériau en cycles. Cependant, les extrudeurs de RAM continue modernes utilisent deux plongeurs travaillant alternativement pour maintenir une extrusion constante et réduire les interruptions de processus.
L'extrudeuse RAM fonctionne en comprimant le matériau plastique à l'intérieur d'un canon chauffé à l'aide d'un piston. Le matériau est préchauffé ou plastifié avant l'extrusion. Lorsque le piston avance, il force le matériau à travers la filière, en le transformant en profils continus ou semi-continues.
Une fois le matériau extrudé, le piston se rétracte, permettant de charger de nouveaux matériaux dans le canon. Dans les extrudeurs de RAM continue, deux plongeurs fonctionnent en tandem: tandis que l'un pousse le matériau, les autres recharges, assurant un flux lisse sans pause.
Cette action d'estampage diffère de la méthode de vis rotative mais obtient des résultats similaires. L'ajustement proche entre le piston et la matrice minimise les déchets de matériaux et empêche les poches d'air, conduisant à une qualité de produit cohérente.
Les extrudeurs de la RAM excellent dans les applications nécessitant une haute pression et un compactage uniforme des matériaux. Ils sont souvent utilisés dans le traitement des matériaux sensibles au cisaillement ou à la chaleur, tels que les produits pharmaceutiques, la céramique et les polymères spécialisés.
Certains avantages clés comprennent:
Compactage uniforme et sans bulle: la forte pression du piston comprime uniformément le matériau, en réduisant le piégeage de l'air.
Perte de matériau minimale: le petit écart entre le piston et la matrice empêche la fuite de matériau.
Convient aux matériaux sensibles: une faible action de cisaillement protège les composés thermiques ou fragiles.
Conception polyvalente: les configurations horizontales ou verticales s'adaptent à diverses configurations de production.
Fonctionnement continu: les systèmes modernes à double plongeur permettent une extrusion régulière sans interruptions.
Bien que les extrudeurs RAM soient moins courants dans le traitement général des plastiques, ils offrent des avantages uniques pour les marchés de niche nécessitant un contrôle précis sur le flux et la qualité des matériaux.
Les extrudeurs en plastique jouent un rôle vital dans de nombreuses industries aujourd'hui. Ils façonnent le plastique brut en produits utiles comme les tuyaux, les draps, les films et les profils. Les extrudeurs à vis unique servent souvent à produire des articles simples tels que des tuyaux en plastique et des feuilles. Les extrudeurs à double vis sont populaires dans les applications de composition et de mélange, en particulier pour les profils en PVC, les maître-bornes et les plastiques remplis. Leur capacité à gérer les poudres et les additifs en fait directement un favori pour la modification chimique et l'extrusion réactive.
Les extrudeuses avancées, telles que les extrudeuses à double vis et les extrudeurs planétaires, répondent aux besoins spécialisés. Ces machines excellent dans le traitement des formulations complexes, fournissant un mélange et une plastification précis. Les extrudeurs à pavillon, quant à eux, sont largement utilisés pour les matériaux hygroscopiques comme le nylon et l'ABS, éliminer l'humidité pendant l'extrusion pour améliorer la qualité du produit.
Les extrudeurs de RAM trouvent l'utilisation sur les marchés de niche, tels que les produits pharmaceutiques et la céramique, où le compactage uniforme et le cisaillement faible sont essentiels. Leur mécanisme de piston unique convient aux matériaux sensibles à la chaleur qui pourraient se dégrader dans les extrudeurs à vis.
La technologie de l'extrudeuse continue d'évoluer rapidement. Les conceptions de vis modulaires, comme celles des extrudeuses à double échelle divisées, permettent une reconfiguration rapide pour répondre aux exigences changeantes des produits. Cette flexibilité réduit les temps d'arrêt et améliore le contrôle des processus.
Les extrudeuses ventilées ont progressé pour mieux gérer l'élimination de l'humidité, réduisant le besoin de pré-séchage coûteux. Cette innovation permet d'économiser l'énergie et augmente le débit.
Les extrudeurs à rouleaux planétaires offrent des capacités de cisaillement et de mélange améliorées. Leur conception multi-rouleuse fournit plus de contact en surface, améliorant le transfert de chaleur et l'homogénéité des matériaux. Cela les rend idéaux pour produire des masterbatches de haute qualité et des composés spécialisés.
Les extrudeurs de RAM continue avec deux plongeurs permettent désormais une extrusion stable et ininterrompue. Cet avancement surmonte la nature intermittente des extrudeurs de RAM plus anciens, améliorant l'efficacité et la cohérence des produits.
L'automatisation et les contrôles numériques jouent également un rôle croissant. Les capteurs surveillent la température, la pression et la vitesse de vis en temps réel, permettant des réglages précis. Cela conduit à une qualité de produit plus élevée et à des déchets réduits.
Pour l'avenir, la technologie d'extrudeuse se concentrera sur la durabilité, l'efficacité et la fabrication intelligente. Les moteurs économes en énergie et les meilleurs systèmes de récupération de chaleur réduiront la consommation d'énergie. Les extrudeurs soutiendront de plus en plus les plastiques bio-basés sur les bio et recyclés, aidant les industries à atteindre les objectifs environnementaux.
Les extrudeuses intelligentes avec optimisation des processus axée sur l'IA deviendront courantes. Ces machines auto-additionneront les paramètres pour maintenir des conditions optimales, réduire les défauts et les temps d'arrêt.
La fabrication additive et l'impression 3D peuvent également influencer les conceptions d'extrudeurs, en particulier pour la production personnalisée ou petit.
Enfin, des extrudeurs hybrides combinant des technologies de vis et de rouleaux pourraient émerger, offrant un contrôle encore plus important sur le mélange et la plastification.
Les extrudeurs en plastique façonnent les matériaux en produits comme les tuyaux et les feuilles. Ils incluent des designs à échelle unique, à double vis et avancés, chacun avec des avantages uniques. Les tendances futures de la technologie de l'extrudeuse se concentrent sur la durabilité et l'efficacité. Des entreprises comme Jwell proposent des solutions d'extrudeuses innovantes qui améliorent l'efficacité de la production et gérent efficacement les matériaux complexes. Leurs produits offrent de la valeur grâce à l'efficacité énergétique et à la polyvalence, répondant aux besoins de l'industrie.
R: Une extrudeuse en plastique est une machine qui façonne du plastique en la forçant à travers une matrice, faisant fondre le plastique brut pour former des formes continues comme les tuyaux et les draps.
R: Une extrudeuse en plastique fait fondre le plastique à l'aide d'un baril chauffé et de vis, en le poussant à travers un dé forage des formes souhaitées, refroidissant à mesure qu'il sort.
R: Les extrudeurs en plastique à double vis offrent efficacement des poudres plus rapides et des poudres, idéales pour la composition plastique complexe.
