Trois avantages techniques clés permettent un moulage de haute précision de rouleaux super-miroirs pour feuilles et plaques optiques PC/PMMA

Un

Dans le domaine de la fabrication de feuilles, panneaux et films en plastique de qualité optique, la qualité de surface et les performances optiques sont les références ultimes en matière de qualité de produit. Les applications haut de gamme telles que les plaques de guidage de lumière pour les panneaux LED, les interrupteurs à membrane dans l"industrie électronique et les écrans LCD pour ordinateurs et téléphones portables imposent des exigences extrêmement strictes en matière de transmission de la lumière, de voile, de douceur et d"uniformité de l"épaisseur. L"élément clé qui détermine ces indicateurs critiques est le rouleau de finition super miroir, un élément indispensable de l"équipement de production. Il n’est pas exagéré de dire que la finition de surface et la précision géométrique du rouleau déterminent directement la qualité et les performances du produit final. Suivant la règle fondamentale selon laquelle « plus la surface du rouleau est lisse et précise, meilleure est la qualité du produit fabriqué », l"industrie recherche continuellement les limites ultimes de la tolérance de rugosité de surface et de la précision géométrique, conduisant au développement du rouleau à finition super miroir en tant qu"équipement de précision.

Deux

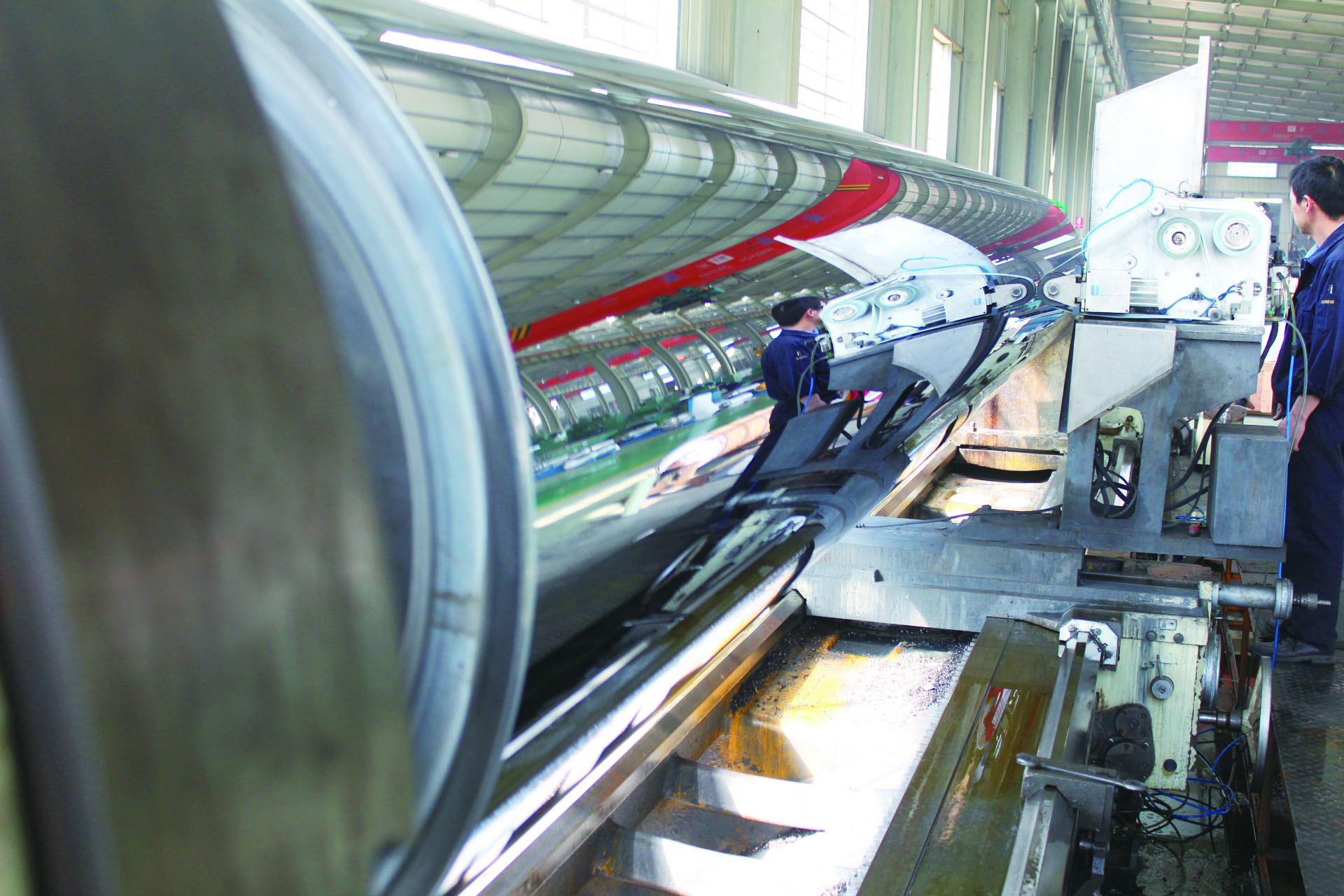

Le rouleau à finition super miroir de Suzhou Jwellmech est devenu le « composant central » dans la production de feuilles et de panneaux en PC (polycarbonate) et PMMA (polyméthacrylate de méthyle, c"est-à-dire acrylique) de qualité optique en raison de ses trois caractéristiques techniques clés.

Le premier est sa douceur de surface exceptionnelle. Grâce à des processus de meulage de haute précision, de rodage d"ultra-précision et de polissage, la rugosité de surface (Ra) de ce type de rouleau peut être contrôlée de manière stable entre 0,005 et 0,01 micromètres. Cette valeur ne représente qu"une fraction, voire un dixième, de celle des rouleaux de finition miroir classiques, approchant voire dépassant la planéité du verre optique. Lorsque la résine PC ou PMMA fondue est coulée, calandrée ou laminée sur la surface du rouleau, la topographie microscopique du rouleau est reproduite sur la surface en plastique avec une précision nanométrique. Seule une surface super miroir avec Ra ≤ 0,01 μm peut garantir que les feuilles de qualité optique produites sont exemptes de rayures, de peau d"orange ou de micro-piqûres, atteignant ainsi une transmission de la lumière supérieure à 90 % et un voile inférieur à 1 %, répondant aux exigences strictes des écrans à cristaux liquides et des écrans tactiles haut de gamme en matière de pureté visuelle.

Deuxièmement, le rouleau à finition super miroir de Suzhou Jwellmech recherche non seulement la « douceur » de la surface, mais également la « précision » géométrique. Sa cylindricité et sa coaxialité sont toutes deux strictement contrôlées dans une plage ≤0,005 mm. Cela signifie que la variation du diamètre sur toute la longueur utile du rouleau ne dépasse pas 5 micromètres, et que l"écart entre le centre de rotation et le centre géométrique est également limité au niveau du micromètre. Pour la production de feuilles PC/PMMA de qualité optique, la tolérance d’épaisseur est un autre indicateur de qualité critique. Tout écart de cylindricité dans le rouleau entraînera directement une épaisseur transversale inégale de la feuille, ce qui à son tour peut provoquer des anneaux de Newton, des motifs arc-en-ciel ou des différences de focalisation locales le long du trajet optique ultérieur. La cylindricité et la coaxialité inférieures à 0,005 mm, combinées à des roulements à haute rigidité et à un système de transmission de précision, garantissent que le rouleau peut produire des feuilles d"épaisseur uniforme et sans rayures longitudinales, même sous une rotation à grande vitesse et une pression constante. Ceci est particulièrement important pour la production de plaques de guidage de lumière et de plaques de diffusion pour les écrans à cristaux liquides de grande surface, car toute fluctuation infime d"épaisseur sera amplifiée en une luminosité inégale de l"écran.

Troisièmement, la conception structurelle spéciale du rouleau à finition super miroir vise à garantir simultanément une rigidité extrêmement élevée du rouleau et un écart minimal de température de surface. Le traitement du plastique de qualité optique doit souvent être effectué dans des plages de températures étroitement contrôlées : la température de transition vitreuse du PC est d"environ 150 °C et celle du PMMA est d"environ 105 °C, tandis que les températures de traitement à l"état fondu des deux sont généralement supérieures à 200 °C. Le rouleau doit non seulement résister aux charges mécaniques de la pression de fusion et de la force combinée des rouleaux presseurs, mais également contrôler avec précision la température de surface pour réguler la cristallisation par refroidissement de la résine (pour le PMMA, bien qu"il soit amorphe, la contrainte interne doit encore être contrôlée) ou le réglage de l"état d"écoulement visqueux. Les rouleaux conventionnels peuvent souffrir d"une rigidité insuffisante, conduisant à une déformation par flexion qui se traduit par un centre plus épais et des bords plus fins de la feuille ; ou une mauvaise conception du canal d"écoulement peut entraîner une répartition inégale de la température de surface, entraînant des différences locales de retrait, un gauchissement ou une distorsion optique. Le rouleau à finition super miroir utilise un tube d"acier sans soudure à paroi épaisse ou un alliage forgé comme corps, combiné à un canal d"écoulement interne en spirale ou à chevrons et à un système de circulation de fluide de contrôle de température de haute précision, de sorte que l"uniformité de la température de surface du rouleau puisse être contrôlée à ± 1 °C ou même moins. La rigidité extrêmement élevée garantit que le rouleau ne se plie pratiquement pas lors d"une production à grande largeur et à grande vitesse, tandis que le champ de température uniforme garantit que les chaînes moléculaires du PC/PMMA libèrent les contraintes de manière uniforme pendant le refroidissement, obtenant ainsi des feuilles de haute qualité avec une faible contrainte interne, une planéité élevée et aucune distorsion optique.

Trois

Troisièmement, dans le processus de production spécifique, le rouleau à finition super miroir de Suzhou Jwellmech joue plusieurs rôles critiques. Prenons comme exemple la méthode d"extrusion pour produire des feuilles de PC ou de PMMA de qualité optique : une fois que le plastique fondu sort de la filière en T, il entre immédiatement dans une unité de calandre composée de trois (ou plus) rouleaux à finition super miroir. Le premier rouleau est chargé d"aplatir au préalable la masse fondue et de lui conférer son lissé de surface initial ; le deuxième rouleau calandre et fixe l"épaisseur ; le troisième rouleau effectue le refroidissement et le polissage final. Dans ce processus, la douceur de la surface des rouleaux détermine directement « l"effet miroir » de la feuille, si elle peut remplacer le verre des coques de téléphones portables ou des protecteurs d"écran. La cylindricité et la coaxialité des rouleaux déterminent la tolérance d"épaisseur de la feuille, si elle peut répondre aux exigences d"enroulement et de stratification des films optiques ultra-fins (inférieurs à 0,1 mm). La rigidité et l"uniformité de la température des rouleaux affectent ensemble la planéité et la répartition des contraintes résiduelles de la feuille, facteurs clés pour empêcher la déformation lors des processus ultérieurs de découpe, d"impression ou de laminage.

De plus, le rouleau de finition super miroir remplit également la fonction dite de « réplication à chaud » dans le processus de calandrage. Pour les films optiques comportant des microstructures (par exemple, films d"amélioration de la luminosité, films prismatiques), il est généralement nécessaire de pré-graver de fines micro-rainures ou des réseaux de microlentilles sur la surface du rouleau, qui sont ensuite transférés sur le substrat PMMA ou PC par gaufrage. Dans cette application, le substrat miroir du rouleau détermine lui-même la planéité du fond des zones microstructurées ; tout défaut mineur du substrat entraînera une défaillance des microstructures. Par conséquent, le rouleau de finition super miroir constitue également la base pour obtenir un formage de précision de films fonctionnels optiques.

En résumé, le rouleau à finition super miroir de Suzhou Jwellmech（ https://www.jwellmech.com/ ） n'est en aucun cas un composant mécanique ordinaire, mais plutôt une solution d'ingénierie systématique intégrant l'usinage d'ultra-précision, le transfert de chaleur, la science des matériaux et la dynamique des fluides. Avec ses tolérances géométriques de Ra 0,005 à 0,01 μm, ses tolérances géométriques de précision de ≤0,005 mm, ainsi que sa rigidité et son uniformité thermique obtenues grâce à une conception structurelle spéciale, il fournit une assurance d'équipement fondamentale pour la production de feuilles, panneaux et films PC/PMMA de qualité optique. Des panneaux LED aux écrans LCD de téléphones portables, des interrupteurs à membrane dans les appareils électriques aux films de protection optiques haut de gamme, chaque produit optique lisse, semblable à un miroir et impeccable dépend de la réplication précise et du contrôle stable du rouleau de finition super miroir pendant le processus. On peut dire que le niveau de fabrication du rouleau à finition super miroir signifie directement la hauteur technologique et la compétitivité de base d'une région ou d'une entreprise dans le domaine de la transformation du plastique de qualité optique.
