La précision d’usinage des panneaux de drainage et des rouleaux d’extrusion de formage de forme spéciale détermine la qualité des panneaux.

Une introduction de panneaux de drainage et de rouleaux d'extrusion de formage de forme spéciale

Plaques de drainage et formation de surfaces profilées Les rouleaux d'extrusion sont des équipements essentiels dans les lignes de production d'extrusion de plastique, principalement utilisés pour la production continue de feuilles de plastique présentant des structures tridimensionnelles spécifiques. Grâce à des surfaces convexes-concaves usinées avec précision, des billettes de plastique fondu sont laminées et formées pour créer des structures complexes en un seul passage, telles que les saillies coniques des plaques de drainage ou les grilles hexagonales des panneaux en nid d'abeilles, permettant une production continue et à haute efficacité, de la matière première au produit fini.

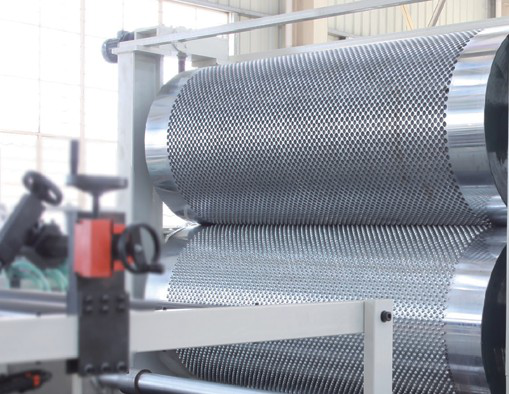

Ces rouleaux d'Anhui Jwell sont généralement conçus par paires, avec un rouleau surélevé et un rouleau rainuré s'engrenant avec précision pour former la cavité de formage. Leur technologie de base se reflète dans trois aspects clés : premièrement, le traitement de surface de haute précision, utilisant un équipement CNC pour une gravure de précision afin de garantir des dimensions cohérentes et des contours clairs ; deuxièmement, le contrôle du processus de formage, qui prend pleinement en compte les caractéristiques de dilatation et de contraction thermiques des plastiques ainsi que les exigences de ventilation pour empêcher l'adhésion du produit ou la formation de bulles ; troisièmement, l'optimisation du système de refroidissement, avec des canaux d'eau en circulation à l'intérieur du rouleau pour permettre un refroidissement et une mise en forme en temps opportun du produit formé, améliorant ainsi la stabilité dimensionnelle.

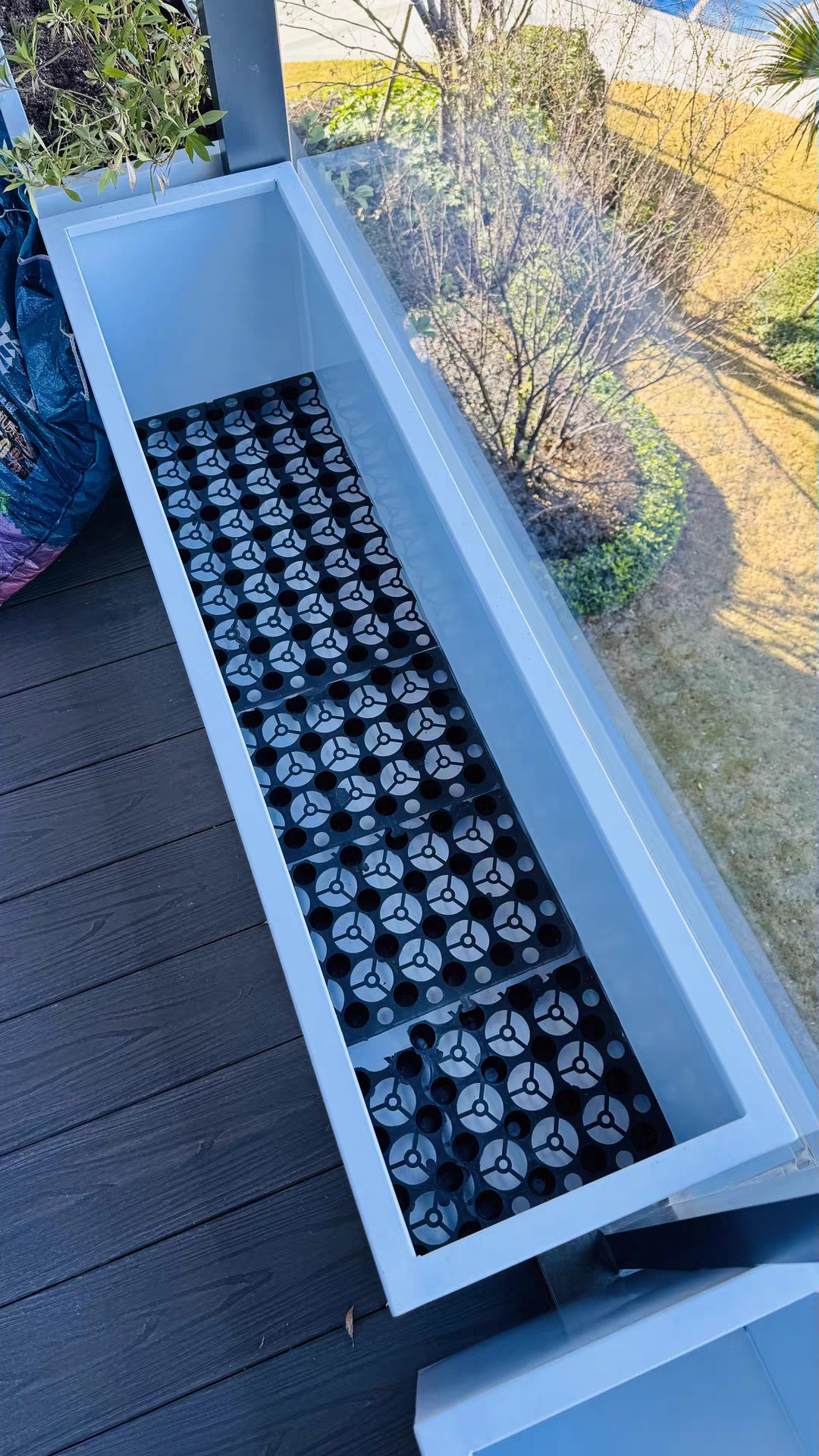

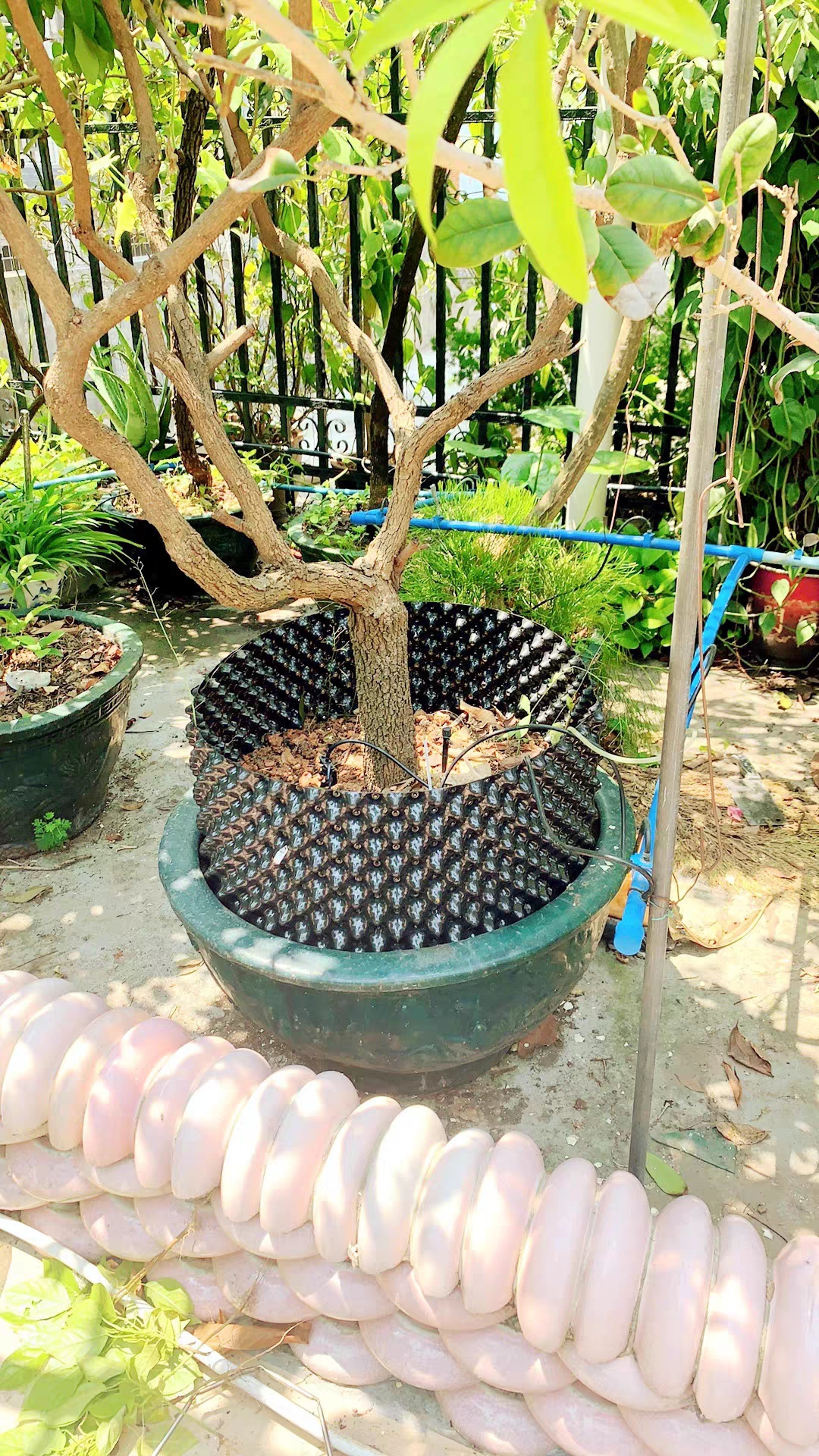

Ces rouleaux ont un large éventail d'applications, notamment les panneaux de drainage (utilisés dans l'ingénierie souterraine, la végétalisation des toits et l'imperméabilisation et le drainage des tunnels, avec leurs saillies coniques formant des canaux d'eau), les panneaux en nid d'abeille (comportant une structure de grille hexagonale qui combine légèreté et propriétés de haute résistance), les feuilles d'arrêt d'eau et les feuilles d'étanchéité (utilisées dans les projets d'imperméabilisation des bâtiments) et le film à bulles (utilisé comme matériau de rembourrage dans les emballages).

Deux La précision de la qualité des panneaux de drainage et des rouleaux d'extrusion de formation de surface façonnée détermine la limite supérieure de la qualité de la feuille.

La précision d'usinage du panneau de drainage et de la surface de forme spéciale formant les rouleaux d'extrusion définit la limite supérieure de la qualité finale de la feuille. Cet effet déterminant se retrouve dans tous les indicateurs clés de performance du produit, de la cohérence dimensionnelle à la résistance structurelle, et de la qualité de la surface à l'efficacité de la production, qui sont tous directement et étroitement liés à la précision des rouleaux.

Précision dimensionnelle : contrôle précis des principales caractéristiques du patron

La fonctionnalité des panneaux de drainage repose sur les montants saillants ou les structures en grille sur leur surface, dont la hauteur, la forme et la densité de disposition déterminent directement la capacité de conduction de l'eau et la résistance à la compression. En termes de hauteur, même des écarts mineurs dans l'usinage des particules saillantes du rouleau entraîneront des hauteurs de goujons incohérentes sur les tôles produites. Les montants trop courts ne parviennent pas à former des canaux d'eau efficaces, tandis que ceux qui sont trop hauts peuvent se déformer sous la pression lors de l'empilage ou de la construction. Les rouleaux de haute précision peuvent contrôler la tolérance de hauteur des montants dans une plage extrêmement réduite, garantissant que chaque montant fournit un support stable et un drainage fiable. Concernant la forme, la clarté du contour du goujon et la netteté de ses bords dépendent de la précision d'usinage de la cavité du rouleau. Si la cavité présente des bavures ou un arrondi excessif, les goujons moulés seront flous, ce qui entraînera une zone d'écoulement réduite et une résistance accrue au fluide, nuisant ainsi à l'efficacité du drainage.

2 Former l'intégrité : garantir le démoulage et la résistance structurelle

La difficulté de former des surfaces de forme spéciale réside dans la capacité du plastique fondu à remplir complètement les fines cavités du rouleau. La finition de surface de la cavité est extrêmement critique ; une surface de cavité polie avec une finition miroir avec une haute précision assure un écoulement fluide et un remplissage complet de la masse fondue. Si la surface est rugueuse, l'écoulement de la matière fondue est obstrué et la base des saillies est sujette à un remplissage insuffisant, ce qui entraîne des défauts de « tir court » qui réduisent la résistance à la compression. De plus, la douceur du démoulage ne peut être négligée. Les rouleaux avec une précision insuffisante peuvent présenter des problèmes tels qu'un angle de dépouille déraisonnable ou des contre-dépouilles microscopiques sur la surface, ce qui fait que les saillies formées collent et deviennent difficiles à libérer. Dans les cas bénins, cela entraîne une déformation du produit lors de l'étirement et, dans les cas graves, cela peut nécessiter l'arrêt de la chaîne de production pour le nettoyage. Les rouleaux usinés avec précision Anhui Jwell combinés à un angle de dépouille approprié permettent au produit de se libérer naturellement, en conservant son intégrité structurelle.

3 Qualité de la surface : affecte l'apparence et les fonctions supplémentaires

Pour les égouttoirs transparents ou de couleur claire et les plaques décoratives de forme spéciale, la qualité de la surface est un indicateur de qualité crucial. La rugosité de la surface des rouleaux Anhui Jwell a un impact direct sur la surface de la feuille. Les feuilles produites par des rouleaux de haute finition sont lisses et plates, offrant une meilleure adhérence pour les processus ultérieurs de laminage ou de revêtement ; Cependant, les surfaces rugueuses des rouleaux peuvent entraîner des textures de peau d'orange ou des marques de traînée sur la feuille, affectant son apparence et la rendant sujette à l'accumulation de poussière. Dans le même temps, l’uniformité de la température est également vitale. Des rouleaux de haute précision, combinés à une conception précise de canal d'écoulement interne, assurent une température uniforme sur toute la surface du rouleau, évitant ainsi les défauts tels que les points lumineux, les zones sombres ou les différences locales de cristallinité sur la feuille, garantissant ainsi l'uniformité du produit.

4 Précision d'ajustement : garantir l'épaisseur et la symétrie de la plaque

Pour les panneaux de drainage, notamment les tôles profilées double face, un alignement précis des rouleaux supérieur et inférieur lors du formage est essentiel. La précision de l’engrènement des rouleaux mâles et femelles est d’une importance cruciale. Si les vitesses périphériques des rouleaux supérieur et inférieur ne sont pas synchronisées ou si l'espace d'engrènement est irrégulier, cela peut entraîner des zones localisées de la tôle trop fines (risque de rupture) ou trop épaisses (provoquant un gaspillage de matière). Un système d'entraînement synchrone à engrenages usiné avec précision assure un alignement précis des rouleaux supérieur et inférieur, contrôlant la tolérance d'épaisseur de la feuille dans une plage extrêmement réduite. Même des écarts mineurs dans le parallélisme axial des extrémités des rouleaux se manifesteront par une répartition inégale de l'épaisseur sur la largeur de la feuille. Les rouleaux de haute précision d'Anhui Jwell , avec leur parallélisme exceptionnel, garantissent une qualité stable sur toute la largeur de la feuille.

5 Longévité et stabilité : maintenir la qualité de la production à long terme

La précision de l'usinage affecte non seulement les performances d'un nouveau rouleau, mais détermine également sa capacité à maintenir la qualité lors d'une utilisation à long terme. En termes de résistance à l'usure, les rouleaux soumis à un traitement thermique de précision et à un durcissement de surface ont une dureté et une résistance à l'usure uniformément réparties. Si une précision d'usinage insuffisante entraîne des incohérences localisées de dureté, les zones les plus molles s'useront en premier, entraînant une modification de la forme des saillies et une baisse progressive de la qualité au fil des différents lots de production utilisant le même rouleau. Concernant la précision de l'équilibrage dynamique, les rouleaux avec un mauvais équilibre dynamique vibreront lors d'un fonctionnement à grande vitesse, affectant la précision du formage et accélérant l'usure des roulements. La correction d'équilibrage dynamique de haute précision garantit la stabilité du rouleau pendant la production à grande vitesse, offrant ainsi une qualité constante dans le temps.

En résumé, les panneaux de drainage et les rouleaux d'extrusion formant une surface de forme spéciale d'Anhui Jwell sont des équipements clés dans les lignes de production par extrusion. Grâce au maillage précis d'une conception jumelée composée d'un rouleau surélevé et d'un rouleau rainuré, ils effectuent un profilage en une seule étape pour créer des structures de forme spéciale telles que des saillies coniques et des grilles hexagonales. Leur technologie de base englobe l'usinage de surfaces de haute précision, le contrôle des processus de formage et l'optimisation du système de refroidissement. Ils sont largement utilisés dans des domaines tels que les panneaux de drainage, les panneaux en nid d'abeille, les feuilles imperméables et les films à bulles. La précision d'usinage des rouleaux détermine la limite supérieure de qualité de la tôle à partir de cinq dimensions : la précision dimensionnelle contrôle la tolérance en hauteur des saillies dans une plage extrêmement petite ; l'intégrité de la formation, obtenue grâce au polissage miroir, garantit la résistance structurelle ; la qualité de la surface maintient une faible différence de température sur la surface du rouleau ; la précision de l'accouplement garantit la stabilité de l'épaisseur ; et la longévité et la résistance à l'usure offrent une garantie fiable pour une production continue.
