Facteurs clés affectant les performances des rouleaux chauffants électromagnétiques : des matériaux à la conception des commandes

I. Rouleau chauffant électromagnétique

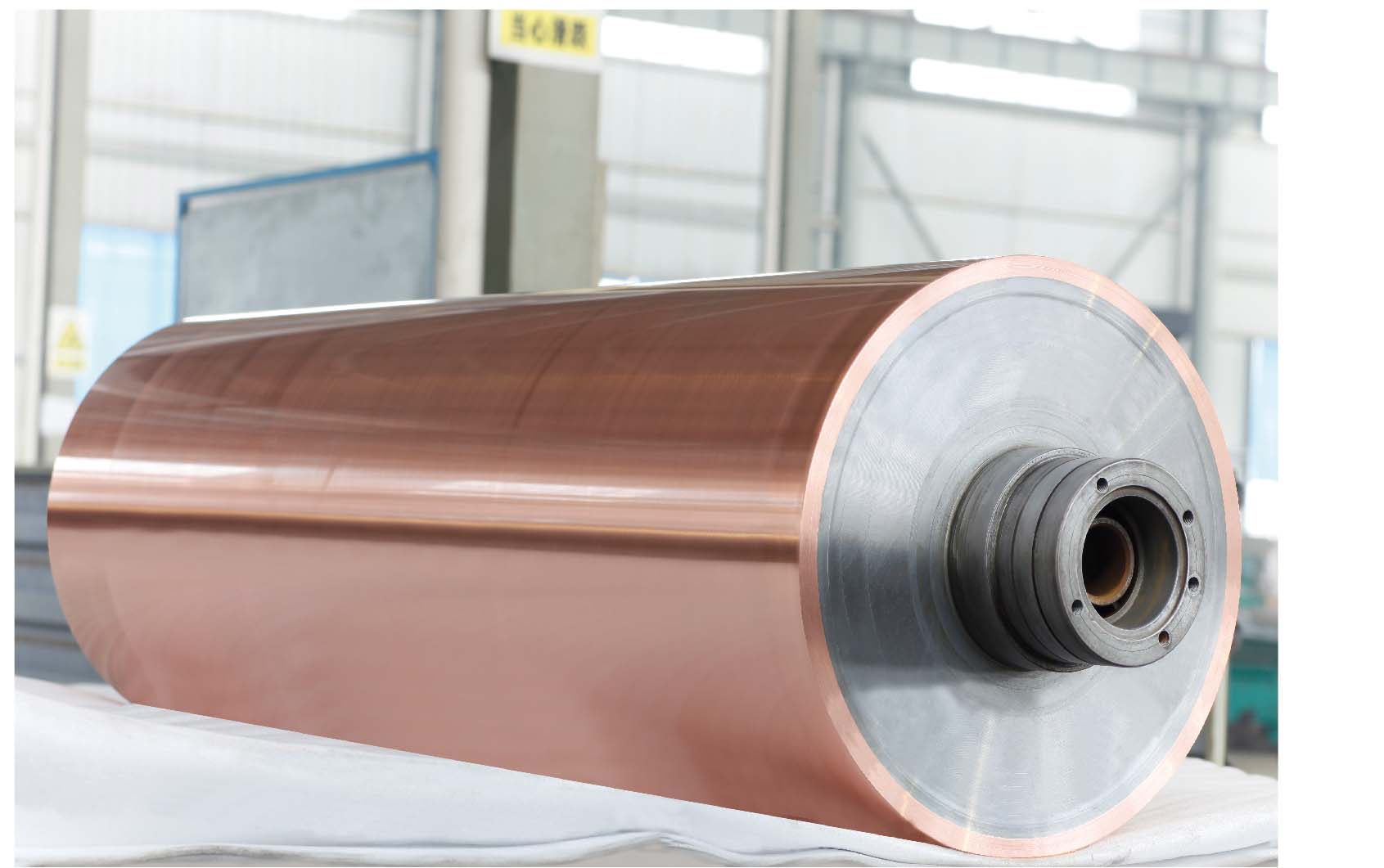

Le rouleau chauffant électromagnétique utilise le principe de l"induction électromagnétique pour générer un auto-échauffement dans l"enveloppe du rouleau, éliminant ainsi le besoin d"huile thermique. Son efficacité thermique dépasse 90 %, permettant une économie d"énergie de 30 à 50 % par rapport au chauffage par résistance. Équipé d"un contrôle de température indépendant multizone, la différence de température de la surface du rouleau peut être contrôlée à ± 1 °C et les modèles haut de gamme atteignent ± 0,2 °C. Les rouleaux chauffants électromagnétiques de Suzhou Jwellmech présentent une augmentation rapide de la température, aucun risque de fuite et une capacité de refroidissement rapide. Ils sont largement utilisés dans les processus de pressage thermique continu tels que le calandrage du plastique, le collage thermique des non-tissés, le séchage du papier et le laminage de films, servant de composants clés pour une production propre et de haute précision.

II. Facteurs clés affectant les performances des rouleaux chauffants électromagnétiques et mesures d"amélioration

1. Matériau du rouleau et conception des bobines – La base de la performance

Le rouleau ne doit pas être constitué de matériaux à haute conductivité tels que le cuivre pur ou l"aluminium pur, car ceux-ci provoquent de puissants effets de blindage magnétique, concentrant le flux magnétique du côté de la bobine et conduisant à une surchauffe, voire à un grillage, tout en réduisant considérablement l"efficacité du chauffage par courants de Foucault. Au lieu de cela, des matériaux ayant une conductivité modérée et un faible magnétisme résiduel, tels que l"acier de qualité 50, doivent être sélectionnés pour équilibrer l"efficacité du chauffage et le contrôle des pertes par hystérésis. Pour le traitement thermique, une combinaison de trempe et de revenu global ainsi que de durcissement de surface est adoptée : la dureté du noyau est contrôlée à HRC 28-32 pour garantir la ténacité, tandis que la dureté de surface est élevée à HRC 50-58 pour améliorer la résistance à l"usure et à la fatigue thermique. Les bobines électromagnétiques de Suzhou Jwellmech utilisent des alliages de cuivre résistants aux hautes températures avec une isolation de haute qualité telle que du polyimide ou du fil enveloppé de fibre de verre pour éviter les courts-circuits entre spires dus au vieillissement de l"isolation à haute température. L"isolation thermique interne utilise une structure composite multicouche de feutre d"aérogel et de fibre céramique, minimisant le transfert de chaleur tout en maintenant la résistance, de sorte que l"augmentation de la température des roulements soit maîtrisée. La surface du rouleau est recouverte selon les exigences du processus – avec un chromage dur, un revêtement céramique thermoconducteur ou un revêtement antiadhésif en téflon – pour protéger le rouleau, améliorer le transfert de chaleur et fournir des propriétés antiadhésives, maintenant l"intégrité de la surface à des températures de fonctionnement supérieures à 400 °C.

2. Correspondance des paramètres électromagnétiques – Détermination directe de l’efficacité du chauffage et de la répartition de la température

La fréquence actuelle doit être optimisée en fonction de l"épaisseur de la paroi du rouleau. Pour les rouleaux d"acier d"une épaisseur de paroi de 10 à 20 mm, une fréquence moyenne de 5 à 20 kHz est la plus adaptée, garantissant une profondeur de chauffage suffisante tout en atteignant des taux de montée en puissance rapides, permettant ainsi une augmentation rapide de la température de la température ambiante à 200 °C en seulement 25 minutes. L"intensité du courant est régulée avec précision par une alimentation réglable et un système de contrôle en boucle fermée, évitant les chocs thermiques dus à des changements brusques de puissance tout en répondant aux besoins différenciés de chauffage et de maintien dans les différentes étapes du processus. L"espace entre la bobine et la paroi intérieure du rouleau doit être contrôlé entre 2 et 5 mm, garantissant l"efficacité du couplage tout en permettant un jeu de dilatation thermique pour empêcher la formation d"arcs de contact. La bobine est segmentée ou enroulée sur plusieurs couches, et la répartition des spires est optimisée grâce à la simulation pour éliminer la non-uniformité du champ magnétique axial – une condition préalable essentielle pour obtenir une précision de contrôle de température de ±0,5 °C.

3. Processus structurel et de fabrication – Détermination de la fiabilité mécanique et de l’uniformité thermique

Le corps du rouleau se compose de plusieurs couches : arbre central, couche d"isolation thermique, couche chauffante, couche de rayonnement, couche de conservation de la chaleur et couche réfléchissante. Une conception modulaire avec des espaces de dilatation appropriés est adoptée. Après l"assemblage, un équilibrage dynamique à chaud est effectué pour éviter des contraintes supplémentaires dues à une dilatation thermique inégale. L"uniformité de l"épaisseur de paroi est essentielle à la cohérence de la température : des tubes en acier sans soudure de précision ou des ébauches de rouleaux traitées par alésage sont utilisés, contrôlant la tolérance d"épaisseur de paroi à ± 0,1 mm. Le faux-rond de la surface du rouleau est maintenu ≤0,005 mm et la coaxialité ≤0,01 mm. Après un usinage de précision CNC et un équilibrage dynamique à grande vitesse, de très faibles vibrations pendant la rotation à grande vitesse sont garanties, ainsi que des revêtements uniformes et une stabilité des roulements à long terme – réalisant pleinement les avantages environnementaux d"une commande entièrement électrique et d"un fonctionnement sans huile.

4. Paramètres de fonctionnement et conditions environnementales – également critiques

La puissance de chauffage est ajustée avec précision par une alimentation dotée de fonctions de démarrage progressif et de contrôle de puissance constante, permettant une réponse rapide aux réglages de température. La vitesse linéaire de la surface du rouleau doit être adaptée et verrouillée avec la puissance de chauffage, à l"aide d"un moteur d"entraînement à fréquence variable. Une vitesse linéaire excessive entraîne une absorption insuffisante de la chaleur par le matériau, tandis qu"une vitesse trop faible peut provoquer une surchauffe. Une correspondance appropriée garantit non seulement la qualité du produit, mais permet également de réaliser des économies d"énergie. C"est pourquoi les rouleaux chauffants électromagnétiques économisent environ 60 % d"énergie par rapport aux rouleaux à huile thermique. La température et l"humidité ambiantes affectent la précision des composants électroniques dans l"armoire de commande ; par conséquent, la climatisation ou des déshumidificateurs sont nécessaires pour maintenir une température et une humidité constantes. De plus, des rideaux d"air ou des écrans thermiques sont installés aux deux extrémités du rouleau pour réduire les perturbations du flux d"air ambiant sur la température de la surface du rouleau, garantissant ainsi un contrôle stable de la température.

5. Stratégie de gestion et de contrôle thermique – La garantie finale pour un contrôle de température de haute précision

Un système de contrôle de température indépendant multizone est adopté, chaque zone de chauffage étant équipée de son propre capteur et module de régulation de puissance. Les capteurs sont placés à proximité de la paroi intérieure du rouleau pour minimiser le décalage de mesure. En combinaison avec des algorithmes PID ou de contrôle flou à réglage automatique et un échantillonnage à grande vitesse, la différence de température de surface des rouleaux peut être contrôlée à ±0,5°C, et même à ±0,2°C dans les applications haut de gamme. Le système de refroidissement utilise une structure de refroidissement interne : de l"air comprimé ou de l"eau de refroidissement en circulation est alimenté par l"arbre central, avec des vannes de régulation proportionnelles pour obtenir une commutation en douceur entre le chauffage et le refroidissement, réduisant considérablement le temps d"attente tout en évitant un stress thermique excessif. La couche d"isolation utilise une conception à rupture de pont thermique avec des matériaux ayant une conductivité thermique inférieure à 0,05 W/(m·K). Le refroidissement par air forcé avec dissipateurs thermiques aux extrémités de l"arbre garantit un fonctionnement stable des roulements à long terme. Ces mesures d"amélioration améliorent collectivement l"efficacité du chauffage, l"uniformité de la température et la durée de vie, répondant pleinement aux exigences exigeantes de haute température, de haute précision et de performances environnementales propres dans les processus avancés allant du calandrage du caoutchouc/plastique à la synthèse de fibres chimiques.

Résumé

Le rouleau chauffant électromagnétique utilise l'induction électromagnétique pour obtenir un auto-échauffement du rouleau, offrant une efficacité thermique élevée et une différence de température de surface du rouleau contrôlable à ±0,5°C. Grâce à l'optimisation synergique de la sélection des matériaux, de la correspondance des paramètres électromagnétiques, des processus de fabrication et des stratégies de contrôle de la température, Suzhou Jwellmech（ https://www.jwellmech.com/,+86 15806221827） améliore considérablement les performances des rouleaux : l'acier de qualité 50 combiné à un chauffage à moyenne fréquence permet une augmentation rapide de la température, tandis que le contrôle de température indépendant multizone et la structure de refroidissement interne garantissent une haute précision et une longue durée de vie.
